Nivel de un depósito con ultrasonidos

Construcción de un medidor de nivel de líquidos para un depósito con ultrasonidos. En un depósito simétrico, dividiendo su capacidad máxima en litros entre la altura en centímetros, obtendremos el número de litros que contiene cada centímetro del líquido dentro del depósito. Conociendo la capacidad máxima del depósito, es posible medir la distancia libre de la parte superior del depósito por reflexión de los ultrasonidos en la superficie del líquido. Luego restamos esa distancia con la altura total del depósito, y así podremos calcular los litros que almacena en su interior.

Medidor de nivel por ultrasonidos, instalado en el depósito

Aprovechando el medidor de distancias ultrasónico que hice el año 2018, sólo he tenido que adaptar su código para convertir el medidor de distancia en un medidor de litros, y mostrarlos en el display.

OLED: SSD1306 ‘Fake in China’ & Sensor de proximidad para invidentes

Litros de un depósito

Para calcular el número de litros que hay dentro de un depósito simétrico, podemos medir la distancia libre de líquido, desde su nivel máximo de llenado hasta la superficie del líquido. Luego restamos esa distancia de la altura total del depósito, y la multiplicamos por el número de litros por centímetro que previamente hemos calculado en función de la altura del depósito y su capacidad máxima.

Litros en el depósito

De esta forma podemos realizar la medida desde arriba, colocando un medidor de distancia ultrasónico en alguna de las bocas de respiración del depósito. Apuntando el haz ultrasónico del medidor hacia el fondo, el sensor recibirá el eco que se refleje en la superficie del líquido. A partir de esa medida ya podemos calcular el número de litros que contiene el depósito, evitamos que el sensor entre en contacto con el líquido, y podríamos medir cualquier producto químico o corrosivo.

Funcionamiento del sensor HC-SR04

El sensor de ultrasonidos HC-SR04 tiene dos cápsulas piezoeléctrias, por una de ellas transmite un tren de impulsos inaudible (40 KHz), y por la otra recibe el eco de la señal reflejada. Dependiendo de la distancia del punto de reflexión, el eco recibido llegará con mayor o menor retardo. Tomando como referencia la velocidad de propagación del sonido en el espacio libre, con tan sólo medir el tiempo de retardo del eco recibido con respecto al origen, podremos calcular con precisión a qué distancia del sensor se encuentra el obstáculo.

Sensor HC-SR04

El sensor HC-SR04 dispone de 4 pines de conexión, 2 de ellos son para alimentar su circuito con 5VDC (Vcc/GND), y los otros dos son para realizar las medidas:

      • Trig: Un microprocesador externo envía un impulso de corta duración cada vez que necesita obtener una medida.
      • Echo: El sensor entrega un impulso de ancho variable, y midiendo su duración obtenemos la distancia a la que se encuentra el obstáculo.


    Sensor HC-SR04

Esquema

Este circuito incluye un zumbador piezoeléctrico, el cual he aprovechado en este montaje para utilizarlo como alarma acústica, y avisar cuando el nivel del líquido está por debajo del nivel mínimo que hayamos prefijado (reserva).

Esquema: Detector de proximidad

Características del depósito

Las medidas y capacidad del depósito forman parte de los parámetros de ajuste del código del programa, pudiendo así adaptar con facilidad el firmware a las dimensiones y volumen de cualquier depósito.

Ajustes del tamaño del depósito

El nivel de la reserva también se configura en el código del programa, y son los centímetros desde el fondo del depósito hasta el nivel mínimo prefijado. En función del número de litros por centímetro del depósito, podemos calcular el número de litros de la reserva. En este caso, el nivel de reserva sería: 7,41 L/cm. X 40 cms. = 296,4 litros.

Montaje en el depósito

Como este medidor es muy pequeño, lo monté en una de las bocas de respiración para el llenado del depósito, sustituyendo su tapón por un soporte que hice a medida con la impresora 3D.

Soportes 3D, para el interruptor y el sensor de medida por ultrasonidos

Para conectar el medidor ultrasónico sólo cuando lo necesite, cambié  su interruptor de encendido por un conector de alimentación. Desde el conector hice una prolongación con cable paralelo, hasta llegar al interruptor de encendido/apagado. El interruptor lo puse en la puerta de acceso al hueco donde tengo el depósito, con el fin de no tener que acercarme hasta el depósito para ver su contenido.

Test de funcionamiento

Antes de montar el sensor en el depósito, es conveniente comprobar que no hemos cometido algún error al introducir los parámetros de ajuste en el código del programa, y de paso comprobar que funciona correctamente en todo el rango de medidas.

Test del calibrado

En la imagen anterior, comprobé que el display mostraba 1000 litros a una distancia de 5 cms. La capacidad máxima de mi depósito es de 1000 litros, y la distancia entre el sensor y el nivel máximo del depósito (offset) es de 5 cms.

Firmware

El código que necesitas para programar el ATMEGA-328P de Arduino, lo puedes descargar del repositorio GitHub:

https://github.com/J-RPM/Level-of-a-tank-with-ultrasound

Soportes 3D

El soporte del medidor y su interruptor remoto los hice on PLA de color negro. Los ficheros los puedes descargar desde el siguiente link:

https://www.thingiverse.com/thing:5633438

¿Necesitas fabricar un circuito impreso?

Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.

Logo: PCBWay

https://www.pcbway.es/

Nivel de líquidos con Arduino

Hace unos días monté un Capacímetro con Arduino. Modificando ligeramente el código es posible añadir una función extra, y utilizarlo también como medidor de nivel de un depósito de agua o combustible.

Medida de nivel con el capacímetro

Capacímetro con Arduino

Sensor de nivel para líquidos

Para medir el nivel de líquidos en un depósito, lo mejor sería montar un sensor resistivo con una boya magnética. Estos sensores son bastante precisos y fiables, pero no son nada baratos cuando los depósitos son grandes. Los sensores resistivos de varilla están construídos con un tubo de acero inoxidale hermético, y una boya imantada en forma de toride por el exterior.

Sensor de nivel resistivo

La varilla del sensor mide lo mismo que la altura del depósito, en mi caso 130 cms. para un depósito de 1000 litros.  En el interior de la varilla hay muchas resistencias en serie, su número varía en función de la altura del depósito y la resolución del sensor. Cada resistencia incluye un microcontacto magnético, el cuál se cierra cuando la boya exterior alcanza su altura, modificando así el valor de la resistencia entre sus dos terminales de salida. Algunos sensores pueden tener tres cables, el cable extra va conectado a un microinterruptor que se posiciona casi al final de la varilla, al fondo del depósito,  y se puede utilizar como alarma para avisar cuando se ha llegado a la reserva.

Sensor de nivel Capacitivo

El inconveniente principal de un medidor de nivel de líquidos capacitivo, es que su precisión disminuye a medida que aumenta la longitud del cableado de conexión entre el sensor y el equipo de medida, y su resolución varía en función de las propiedades del líquido. A cambio es una alternativa barata, y es muy sencillo fabricar un sensor capacitivo de forma casera.

El extremo del cable-sensor hay que sellarlo, porque el líquido no puede entrar en contacto con el cobre. Para dar rigidez al cable, utilicé un trozo de canaleta de plástico del tamaño del depósito (130 cms).

Sensor de nivel capacitivo

Para sellar el extremo final del sensor utilicé adhesivo termofundible (error), pero después hice pruebas con gasoil, con el fin de comprobar el posibe deterioro del aislante, la canaleta y el sellado del extremo.

Al cable no le pasa nada, pero la canaleta pierde algo de rigidez, y el adhesivo termofundible pierde adherencia con el cable. Con el tiempo se podría desprender el sellado del cable y falsear la medida. La solución que tomé, fué quitar el adhesivo termofundible y la canaleta.

Sellado del cable: presionando y moviendo la funda del cable hacia fuera hasta ocultar el cobre. Luego con aire caliente puse el plástico del extremo muy viscoso, y lo sellé presionando con un alicante de punta estriada.

Mantener el cable rígido dentro del depósito: puse un trozo de acero inoxidable en el extremo inferior del cable-sonda, y luego tensando el cable hacia fuera del depósito y bloqueando con una brida en el extremo superior, el cable-sensor queda totalmente recto.

Esquema del capacímetro

Este capacímetro está construido con un ATMEGA328P y sus componentes mínimos: el circuito oscilador y el del Reset.

Esquema del Capacímetro.

Código de programación

Para que este capacímetro pueda mostrar el nivel del depósito, he creado una tabla referenciando a cero el valor de capacidad que mide el sensor sin entrar en contacto con el gasoil, y la máxima la he calculado a partir de la medida que muestra el capacímetro con el sensor sumergido, actualmente el gasoil está a 93 cms. de altura desde el fondo del depósito.

Código: Capacímetro y Nivel de líquidos

Con el capacímetro colocado a dos metros del depósito, la capaciadad que medí con el sensor fuera del depósito era de 252pF, y con el sensor sumergido a 93 cms medí 267,26pF. Así  el incremento de capacidad por centímetro de gasoil en el depósito es: (267,26pF – 252pF) / 93 cms = 0,164pF. Y con el depósito lleno, la capacidad sería:  252 + (0,164pF x 130 cms) = 273,33pF.

Como podemos comprobar, existe una diferencia de capacidad entre el depósito lleno y vacío de tan apenas 21,33pF. para una distancia de 130 cms. En las pruebas que hice con la jarra de agua, el incremento de capacidad por centímetro era de 2pF… una resolución 12 veces mejor que en el depósito de gasoil. Aparte de la diferencia que exista entre el agua y el gasoil, poner el capacímetro tan lejos del sensor no ha sido buena idea. Para conseguir una mayor precisión y estabilidad en la medida, tendría que haber colocado el capacímetro más cerca del depósito.

Para minimizar la fluctuación de las medidas, se toman 150 muestras y se calcula el valor promedio, antes de mostrar los datos en la pantalla. El nivel del depósito se muestra de forma gráfica en la línea superior del display. La barra de nivel se forma a partir de 6 caracteres gráficos que se almacenan en la RAM, indexados del 0 al 5. El gráfico con index 0 es un caracter en blanco, el uno rellena la primera línea vertical de la matriz de 7×5 que conforma cada letra, y así sucesivamente hasta el index 5 que rellena las 5 líneas verticales. Así la barra gráfica completa se compone de 5 niveles por 16 caracteres = 80 niveles.

Nivel del depósito

Al inicio del void loop() se toma una medida de capacidad, y si el valor leído es inferior a 355pF se accede a la rutina de medida de pF con dos decimales, pero se muestra el valor directamente en pFx100. en la línea inferior del display, y la gráfica de nivel del depósito se muestra en la línea superior. Si la capacidad medida es superior a 355pF, funciona como un capacímetro y no se muestra la gráfica del nivel,

Madida de capacidad

Firmware

El código que necesitas para programar el ATMEGA-328P de Arduino, lo puedes descargar del repositorio GitHub:

https://github.com/J-RPM/Capacimeter-Level

¿Necesitas fabricar un circuito impreso?

Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.

Logo: PCBWay

https://www.pcbway.es/



Capacímetro con Arduino

La plataforma de programación de Arduino es muy versátil. Al ser un sistema de código abierto, hay mucha gente que colabora y comparte sus programas. Con Arduino es muy sencillo diseñar y fabricar cualquier dispositivo electrónico a medida. Sólo hay que buscar las librerías del proyecto que tengamos en mente, y escribir unas pocas líneas de código para  hacer que todo funcione según lo hemos pensado. Hace unos días me preguntaron si conocía la librería Capacitor.h, y como la mejor forma de conocer una librería es trabajar con ella, hice este capacímetro con Arduino. Como en realidad son dos librerías, he utilizado las dos dentro del mismo código.

«Capacitor.h» permite medir capacidades comprendidas entre 1pF y 100μF.

https://wordpress.codewrite.co.uk/pic/2014/01/21/cap-meter-with-arduino-uno/

«CapacitorLite.h» utiliza menos almacenamiento de programa y funciona más rápido. Puede medir entre 0,2pF y 655pF, pero se aumenta su resolución porque entrega los valores en pFx100 (dos decimales).

https://wordpress.codewrite.co.uk/pic/2014/01/25/capacitance-meter-mk-ii/

Esquema del capacímetro

Este capacímetro está construido con un ATMEGA328P y sus componentes mínimos: el circuito oscilador y el del Reset.

Esquema del Capacímetro.

Para montar todo esto, utilicé un PCB de los que me sobraron cuando hice el Shield del programador ISP para Arduino.

Shield programador ATmega/ATtiny (ARDUINO)

El único problema es que tuve que hacer algunos puentes con cable por debajo.

Puentes a realizar en el PCB del Capacímetro-

Para alimentar el capacímetro utilicé una batería LiPo de 3,86V de tensión nominal, es un módulo recuperado de la batería de un PC. El largo y ancho del capacímetro lo hice en función del tamaño de la batería. La batería va alojada en la base de la caja, debajo de toda la electrónica. Para elevar la tensión de la batería a 5V, es necesario un circuito Step-Up Converter. El primer circuito Step-Up que utilicé interfería las lecturas del conversor ADC, y el capacímetro mostraba algunas medidas erróneas. Al final probé con un módulo MT-3608, previamente ajustado a 5V, y se acabaron los problemas. Para cargar la batería, utilicé el módulo de carga y protección TP-4056.

La  medida de la capacidad se muestra en un display LCD de 2×16 caracteres, utilizando la librería CapacitorLite si el condensador bajo prueba mide menos de 655 pF, o Capacitor.h para mostrar capacidades hasta 100μF. El rango de la medida de capacidad se podría aumentar un poco más, pero la precisión empeora rápidamente.

Código de programación

En los comentarios de inicio del programa están los detalles de funcionamiento, y los link de acceso a las dos publicaciones de Jonathan Nethercott, donde explica con más detalle el funcionamiento de las dos librerías y su calibración.

Código Arduino para el Capacímetro.

Al principio del código se definen los pines de conexión del display LCD y los dos pines donde las dos librerías medirán el condensador bajo prueba: el pin digital 12 y el analógico 2. Para realizar la medida, la librería genera un impulso de 5V de corta duración, alrededor de 100μSeg.

Impulso generado por el Capacímetro.

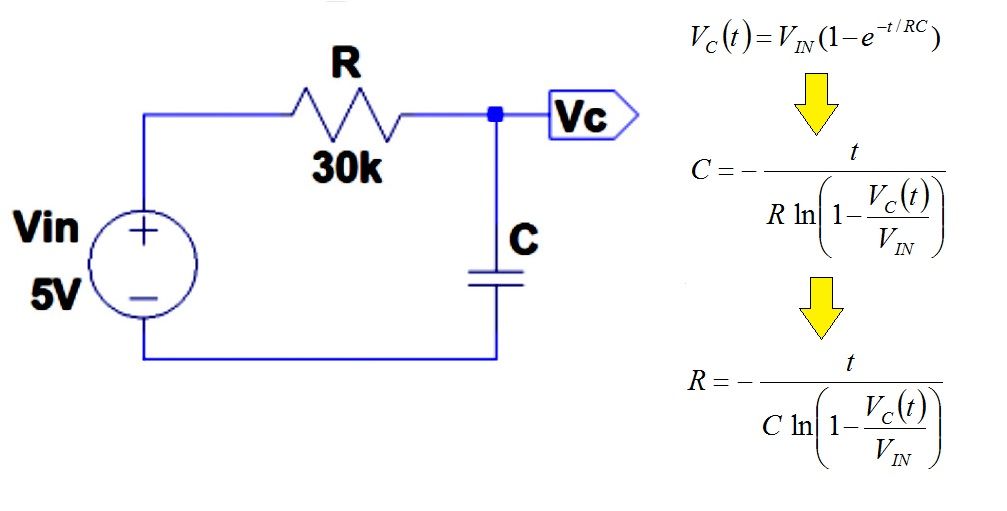

Posteriormente se realiza la media de tensión en el condensador entre los pines D12 y A2, en función de la capacidad interna y la resistencia PullUp del microprocesador que se utiliza. Estos valores los define de forma automática la librería, pero se pueden calibrar para aumentar la precisión.

En el void setup() se define la velocidad del puerto serie y se genera el mensaje de presentación en el LCD y el puerto serie. También se pueden modificar los valores de calibración de las dos librerías si fuera necesario.

En el void loop() se repite el ciclo de medida de capacidad cada segundo. Se empieza midiendo la capacidad con la librería CapacitorLite.h. El valor de esta medida es en pF x 100, por lo que habría que dividir el valor obtenido entre 100 para mostrar la medida en pF, pero primero se comprueba si el valor obtenido es menor de 65.500, ya que el contador es de 16 bits y se desborda al superar 65.535. A continuación se puede ver el impulso de 5V de corta duración, que genera el pin D12 para realizar la medida de capacidad.

Si el valor de la medida fuese mayor de 655pF, se repetiría la medida utilizando la librería Capacitor.h. A continuación se pueden ver los dos impulsos que genera el pin D12, uno a continuación del otro, para realizar otra medida de capacidad utilizando la segunda librería.

Doble impulso del capacímetro

Con Capacitor.h se obtienen directamente valores en pF. Mediante el código se ajustan los valores superiores a 1.000 para que se muestre en nF, y si la medida es superior a 1.000.000, se ajusta el valor a μF. Al principio de todo, se comprueba que el valor medido sea inferior a 101 μF, con el fin de no mostrar valores imprecisos en las medidas.

Al final del código se muestra la medida realizada en el LCD y a través del puerto serie, añadiendo una indicación de actividad en el display durante 300mSeg. Al final se realiza una pausa de 700mSeg. antes de repetir de nuevo el ciclo de medida.

Firmware

El código que necesitas para programar el ATMEGA-328P de Arduino, lo puedes descargar del repositorio GitHub:

https://github.com/J-RPM/Capacimeter/

Caja 3D del Capacímetro

La caja del Capacímetro la hice con 3 piezas, impresas en 3D con PLA de color negro. Para que destaque la serigrafía, se puede pintar con un pincel fino y pintura sintética, utilizando cualquier color que sea claro.

Caja 3D para el Capacímetro.

Caja del Capacímetro – Thingiverse: Capacimeter with Arduino

¿Necesitas fabricar un circuito impreso?

Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.

Logo: PCBWay

https://www.pcbway.es/

DELL P71G: Cambiar la Batería

Este ordenador portátil es un DELL de 13″, modelo XPS P71G. Es un portátil muy fino y poco pesado con pantalla táctil. Su cierre es magnético, muy cómodo de abrir y cerrar,  y además se puede plegar el teclado para utilizarlo como una tablet.

DELL XPS P71G

El problema que tiene es que su batería no aguanta ni una hora funcionando, y cuando era nuevo aguantaba alrededor de 5 horas. He abierto el gestor de carga del PC,  y con un 72% de carga estima una duración de tan solo 24 minutos.

Batería en mal estado

Batería de repuesto

He comprado una batería compatible, no es la original. Me arriesgo porque su precio es aproximadamente la mitad que la batería original, y es muy fácil cambiarla en caso de que salga mal.

Batería DELL P71G

La batería de repuesto es prácticamente igual que la original, y además el vendedor incluye los dos destornilladores que se necesitan para sustituir la batería, un con punta de estrella y el otro Torx.

Antes de desmontar el PC, lo primero que hay que hacer es apagarlo

Acceso a la batería

En total hay que quitar los 8 tornillos Torx del contorno, y 1 de estrella debajo de la tapa. Después hay que soltar los clip que sujetan la tapa trasera, presionando con los dedos y tirando hacia fuera, no es necesario utilizar herramientas.

Tornillos de la tapa trasera

En la misma batería están serigrafiados los tornillos que la sujenta, indicando su tamaño y métrica.

Tornillos de sujección e la batería

Comprobación de la nueva batería

Una vez montado el PC, comprobé el estado de carga de la nueva batería, abriendo el gestor de estado de la batería del sistema operativo. El porcentaje de carga era de un 66%, un valor normal en una batería nueva.

Carga de la nueva batería

Después puse en carga al PC, para comprobar los nuevos valores que mostraba con la nueva batería cargada al máximo. El gestor del PC calcula una duración superior a 5 horas…  es la duración que tenía cuando este PC era nuevo.Batería nueva a plena carga

¿Necesitas fabricar un circuito impreso?

Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.

Logo: PCBWay

https://www.pcbway.es/

Telurómetro ST-1520 (Reparación, Calibrado y Medidas)

El Telurómetro es un equipo pensado para medir la impedancia de las tomas de tierra. Utilizan una frecuencia próxima a la frecuencia de red y sus armónicos. Hace poco, mostraba la forma de medir la resistencia de una toma de tierra con dos polímetros. Para comprobar la precisión de estas medidas, compré un Telurómetro de segunda mano.

Comprobación de la escala 2K

Medir la toma de tierra con dos polímetros

Para comprobar el estado del Telurómetro antes de comprarlo, hice un kit de calibración con 5 resistencias de precisión, 2 de ellas de 330 ohmios, para simular la resistencia de las dos picas de control, y 3 resistencias de diferente valor para simular la impedancia de la toma de tierra, y comprobar las 3 escalas de medida del Telurómetro que iba a comprar.

Conjunto Telurómetro

Por desgracia, este Telurómetro estaba averiado. Al final lo compré al precio que podrían tener sus accesorios: el maletín de transporte, los 3 cables de medida y las dos picas… ya que no tenía nada claro que lo pudiera reparar.

¿Qué es un Telurómetro?

El Telurómetro es un equipo de medida, pensado para medir la impedancia de las tomas de tierra. Se utilizan para medir conexiones de pararrayos, edificios, instalaciones industriales, conexiones a tierra de componentes y equipos en general.

  • Utilizan corriente alterna para la prueba, pues la tierra no conduce bien la corriente continua.
  • Utilizan una frecuencia próxima, pero distinta, a la frecuencia de red y sus armónicos. De esta forma, se evita que las corrientes fantasmas o procedentes de otras fuentes interfieran con las medidas de impedancia de tierra.
  • Los medidores de cuatro hilos disponen de cables de generación y medida independientes para compensar la resistencia eléctrica de los propios cables. Este método permite eliminar de la medida de la impedancia de tierra el valor de la resistencia óhmica de los cables de prueba pues, en ocasiones, por tener una elevada longitud, presentan una apreciable resistencia eléctrica.
  • Tienen un filtro de entrada diseñado para captar su propia señal y rechazar todas las demás.

Reparación y Calibrado

Reparar un Telurómetro sin esquema ni repuestos es muy complicado, pero tuve suerte al comprobar que tenía un consumo excesivo, cerca de 500mA a 9V, aproximadamente 4,5W. Este tipo de averías se localizan fácilmente, porque lo normal es que alguno de sus componentes se caliente en exceso. En este caso, el transistor PNP que alimentaba una parte del circuito quemaba. Lo medí y estaba bien, pero tenía su salida en cortocircuito. Aunque es muy extraño, el condensador del filtro, un electrolítico de 1000uF/16v estaba en cortocircuito. Al sustituir el condensador otro nuevo, el consumo se redujo a un valor normal (70mA) y el Telurómetro ya mostraba valores más creíbles… sólo hacía falta calibrarlo.

Ajustes ST-1520

Este Telurómetro SEW ST-1520 tiene 9 resistencia ajustables. Utilizando el kit de calibración resistivo que me había hecho, y después de hacer varias pruebas, pude asociar los ajustes a cada escala y calibrar el equipo.

Calibración ST-1520

Medidas con el Telurómetro

Para medir la resistencia de tierra con un Telurómetro, es conveniente aislar la pica de tierra de la instalación, y comprobar que no haya una tensión inducida superior a 10V de alterna, entre la pica de tierra (terminal ‘E‘ del Telurómetro), y la pica de potencial (terminal ‘P‘). La distancia óptima para colocar la pica de potencial es el 61,8% de la distancia total. Siendo la distancia total entre 10 y 15 metros, medidos entre la pica de tierra (terminal ‘E‘, verde) y la pica de corriente (terminal ‘C‘, rojo).

Medida de tierra con Telurómetro

Antes de realizar la medida de resistencia, se coloca el Telurómetro en la medida de voltios; se conecta el cable verde a la pica de tierra (E) y el amarillo a la pica de potencial (P), sin conectar el cable rojo (C).  Si la tensión inducida en la tierra es inferior a 10 voltios, ya se puede realizar la medida de resistencia.

Tensión inducida en la tierra

  1. Para medir la resistencia de la pica de tierra, se cambia el selector del Telurómetro a la posición de Ohmios y se conecta la pica de corriente (C), cable rojo. Al pulsar el botón de medida, este Telurómetro inyecta una señal cuadrada de 860 Hz, con una amplitud de 164 Vpp.
  1. Luego mide la tensión existente a esta frecuencia, entre la pica de tierra (E) y la pica de potencial (P).
  1. A partir de la tensión medida y la corriente inyectada, calcula el valor de la resistencia, y lo muestra en el display.

El Telurómetro SEW ST-1520 puede medir los valores de resistencia  entre 0 y 2000 Ohmios, con una resolución diferente, dependiendo del valor y la  posición del selector de medida.

Telurómetro: SEW ST-1520

El Telurómetro SEW ST-1520 mide resistencia y tensión de tierra con respecto a la puesta a tierra de la instalación. Como todos sabemos, para garantizar la seguridad de una instalación, todos los componentes de un sistema deben tener una misma tensión de referencia; por eso, la tensión y la resistencia de tierra deben ser lo más bajas posible. El Telurómetro SEW ST-1520 tiene un filtro incorporado que suprime distorsiones y mide  la frecuencia de 860 Hz evitando la influencia de corrientes dispersas por frecuencias de red y sus armónicos.

Especificaciones

  • Rangos y resolución de resistencia de puesta a tierra:
    0~20 Ω (0,01Ω)
    0~200 Ω (0,1 Ω)
    0~2000 Ω (1 Ω)
  • Tensión de tierra: 200Vca , 40~500Hz
  • Display LCD 3 ½ dígitos
  • Apagado automático después de 3 a 6 minutos de inactividad
  • Retención de lectura
  • Indicación de batería baja
  • Indicación de circuito abierto
  • Alimentación: 6 pilas 1,5 V tipo AA
  • Cumple normas: IEC 1010, CAT III

Medidas con el Telurómetro

Cuando hice las medidas de la impedancia de las tomas de tierra con los dos polímetros, era un día de mucho calor, y con la pica de tierra secundaria hice una medida en seco y la otra en mojado.

Para hacer las medidas con el Telurómetro coloque la pica de Corriente a 15 metros de la pica de tierra secundaria, y la pica de Potencial a 10 metros. El terreno estaba ligeramente húmedo, porque había llovido un poco por la mañana. La medida de tensión en el terreno era de 0,1V, y el valor de la resistencia 144,7 Ohmios, un valor intermedio entre las dos medidas que hice con los polímetros en seco y en mojado.

Medida de tierra 2

Por curiosidad hice la misma medida con la tierra de la vivienda, conectando la lengüeta de tierra de una toma de enchufe. Aquí medí un valor de 2,6 Ohmios, ligeramente inferior a la medida que hice con los dos polímetros, pero teniendo en cuenta que la anterior medida la hice con el terreno en seco.

Medida de tierra 1
