Sorteo de 3 cupones de descuento de 50$, para fabricar circuitos impresos en la empresa PCBWay.
Reparto de los 100 cupones de descuento de 10$, para fabricar circuitos impresos en la empresa PCBWay.
Fabricante de prototipos PCB y empresa colaboradora:
Reparto de cupones de descuento entre los suscriptores del canal de YouTube. Con este cupón de descuento podrás mandar a fabricar tus propios diseños de circuito impreso, para conseguir un acabado profesional de tus diseños.
La empresa PCBWay patrocina la entrega de estos cupones, por valor de 10$. A pesar de que tengo muchos cupones para repartir, el número no es infinito y los entregaré siguiendo el orden de aparición de los comentarios en este video de YouTube, que siendo suscriptor muestren interés en recibir su cupón.
Para que pueda enviar tu cupón de descuento, es necesario que cumplas los siguientes requisitos:
No te olvides de incluir en el correo, el nombre de usuario que has utilizado para escribir tu comentario en el video.
El crear una cuenta en PCBWay es gratis, y además recibirás un bono de regalo por valor de 5$.
Te recuerdo que todavía tenemos un sorteo pendiente, consistente en 3 cupones de 50$, para que puedas mandar a fabricar tus circuitos impresos en la empresa PCBWay. Si no lo sabías y estás interesado en participar, echa un vistazo a este video: Nuevo PCB + Sorteo … antes del 23 de Diciembre:
Diseño de un nuevo circuito impreso con 2 dígitos de 7 segmentos, LED SMD, incluyendo los dos puntos separadores y el punto decimal. Este circuito impreso es compatible con el anterior de un sólo dígito que utilicé en el ‘Reloj SMD’. Así se pueden utilizar ambas placas en el mismo montaje y construir cualquier tipo de display, sin la necesidad de tener que pegar más diodos en el PCB.
El display del último reloj que hice, estaba construido con 4 circuitos impresos de un dígito de 7 segmentos. Cada uno del los dígitos permite el control de encendido de un punto decimal, el cuál se incluye en cada PCB. Sin embargo, este reloj utiliza además del punto decimal un separador central, formado por dos puntos LED. Como es lógico, para poder controlar 2 signos es necesario utilizar la salida del control decimal de 2 dígitos. Por otra parte, en los PCBs no estaba contemplada la posibilidad de montar los dos puntos separadores. La solución fue la de colocar 2 LED entre las dos placas centrales, pegando uno en cada tarjeta.
Ambos LED van conectados en serie. El ánodo de esta serie, como es el punto común, va conectado con la alimentación al +12V.
El cátodo de la serie lo tuve que cablear hasta la salida de control del punto decimal del dígito anterior (el punto decimal del dígito de la izquierda no se utiliza en este reloj).
A pesar de que la solución que tomé es válida, no queda muy elegante hacer semejante ‘engendro’ en un diseño nuevo. Al final decidí hacer otro circuito impreso, con los dos puntos además del punto decimal, y que fuera totalmente compatible con los circuitos impresos que ya tenía fabricados.
Este nuevo circuito impreso contiene 2 dígitos, y los dos puntos LED están montados entre ambos dígitos. Este circuito impreso va montado en el centro del display del reloj de 4 dígitos, ocupando los 2 dígitos centrales; y a cada lado va montada otra placa de un sólo dígito.
Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos, pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Por suerte, se puso en contacto conmigo el fabricante de circuitos impresos PCBWay, preguntando si quería hacer una colaboración con ellos. Lo primero que hice es visitar su página Web, y me pareció muy interesante su manera de trabajar.
https://www.pcbway.com/project/shareproject/
Esta empresa, aparte de ser grande y tener muy buenos precios, dispone de un apartado en su Web para alojar los diseños y poder compartirlos. Creo que la idea es muy buena para ambas partes. El diseñador recibe un porcentaje de las ventas que se realicen de sus diseños y el fabricante aumenta sus ventas.
El sorteo se realizará el próximo día 23 de Diciembre de 2017, y habrá 3 ganadores. Cada ganador recibirá un cupón de regalo para mandar a fabricar sus propios PCB’s. Los circuitos impresos podrán ser de una o dos caras, y con un tamaño máximo de 100×100 milímetros… con transporte incluido.
El sorteo se realizará entre los suscriptores de este canal, que dejen un comentario en la línea de comentarios del video (YouTube). Si quieres participar, no te olvides de dejar sin marcar en tu cuenta de YouTube la casilla: ‘Mantener todas mis suscripciones en privado’ (por lo menos el día 23 de Diciembre).
Archivos GERBER para fabricar este nuevo PCB, con 2 dígitos de 7 segmentos:
Ganador del sorteo de un PCB con tecnología SMD, para montar un display de 7 segmentos con control serie.

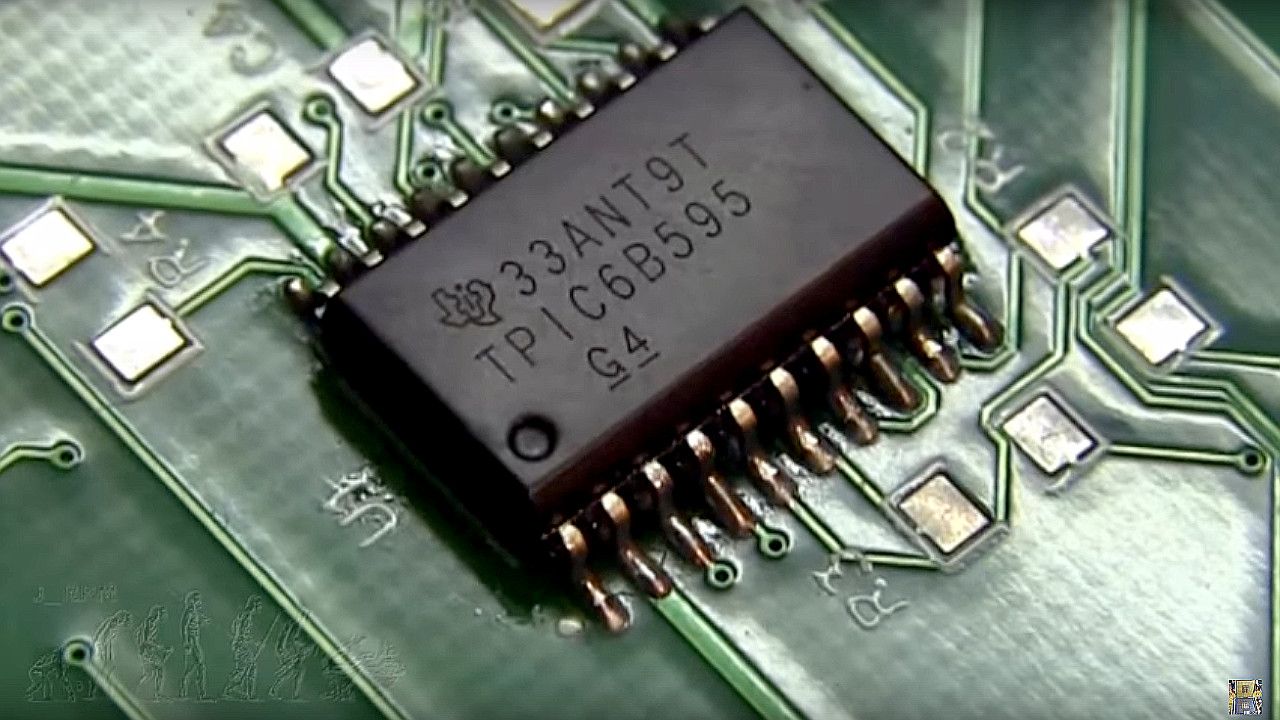

El circuito impreso sorteado es el que se mostró en el video anterior, el cual incluye el circuito integrado TPIC6B595 -Shift Register- ya montado en el PCB.
El sorteo se realizó entre los suscriptores que hicieron un comentario en el video anterior, utilizando el software online: You2Pick
