Reloj-Texto con 2 alarmas y 2 husos horarios. Digitalización de audio analógico, para almacenarlo en la memoria de un ESP32. Estos archivos de audio contienen señales acústicas y mensajes de voz, para utilizarlas en el nuevo firmware del display Reloj-Texto controlado por el ESP32. Con esta actualización, el display Reloj-Texto dispondrá de dos alarmas horarias, pudiendo configurarlas con alguno de las dos husos horarios que gestiona el nuevo firmware. El display se configura desde un teléfono móvil vía WiFi. La información de la fecha y hora se sincroniza a través de un servidor NTP, pudiendo mostrar la hora local, a elegir entre dos husos horarios diferentes.
Audio sintetizado
El sonido de la alarmas no lo haré activando un buzzer piezoeléctrico, será un sonido PCM de 8 bit, el cuál grabaremos en la memoria del ESP32. Esa información de audio digital, se convertirá en audio analógico aprovechando uno de los dos conversores D/A (DAC) que incluye este microprocesador. En este caso, como el pin GPIO25 ya se está utilizando en este reloj, la salida de audio será a través del pin GPIO26
Muestreo y Retención

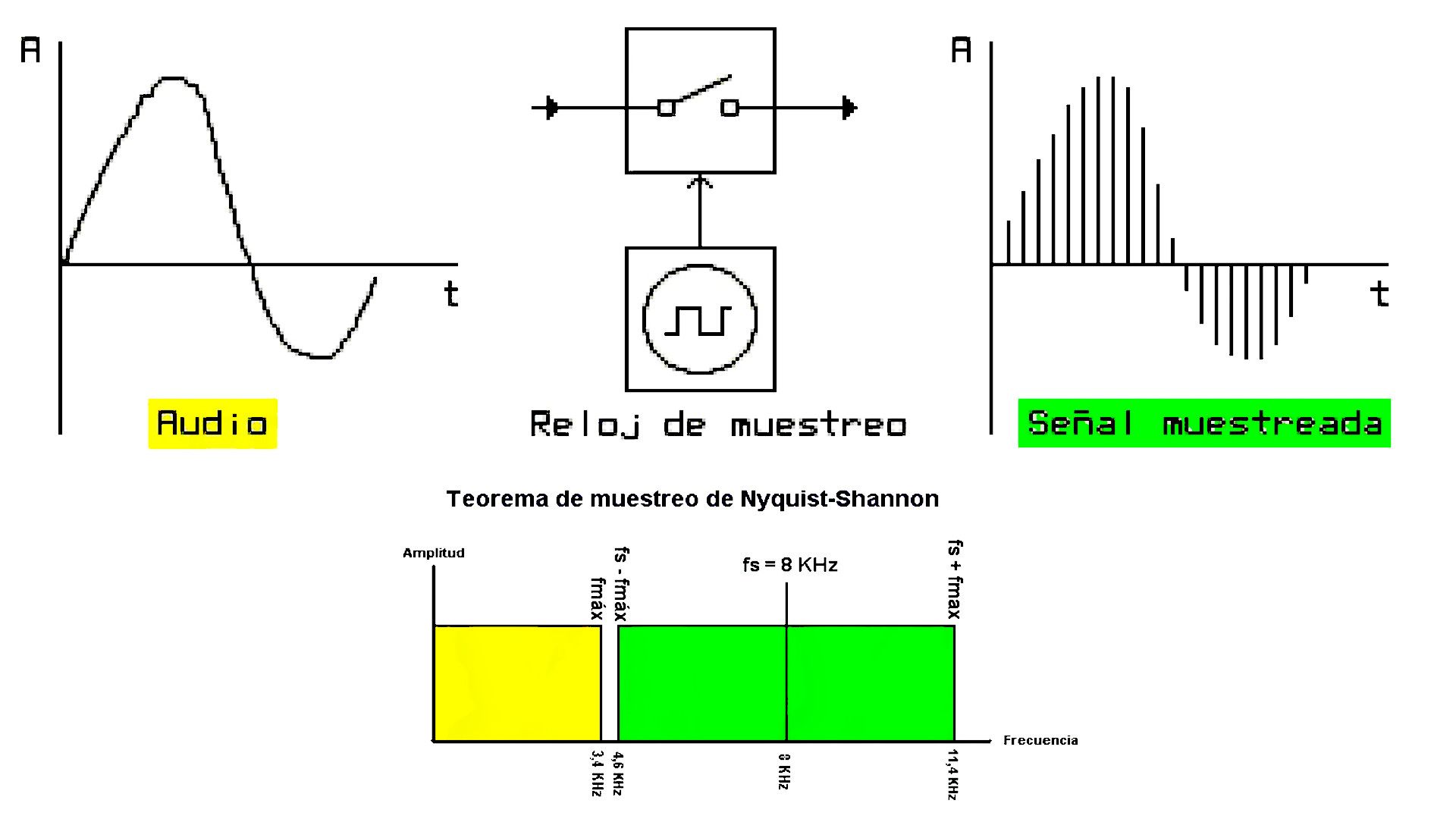

Es la extracción de algunos valores instantáneos de duración teóricamente nula. Según la teoría de Shannon, para muestrear una señal y poderla reconstruir, es necesario que el muestreo se realice un número de veces al menos igual al doble de la frecuencia máxima a muestrear. Para muestrear una frecuencia vocal de 4 kHz, necesitaríamos muestrear como mínimo a: 4×2=8 kHz.
Esto lo podríamos representar con un interruptor que se abriera y cerrara 8.000 veces por segundo. A la salida de éste, obtendríamos una secuencia de impulsos cuya amplitud sería el valor instantáneo que tenía la señal de audio original.
Cuantización
Es la conversión que efectuamos para trasladar los valores instantáneos de tensión de la señal muestreada, a una escala compuesta por una serie de niveles. Cuanto mayor sea el número de niveles, mayor será la relación S/R. Como es de esperar, estos niveles los analizaremos con un sistema binario, para posteriormente poderlos transmitir de una forma digital. Con los sistemas PCM de 8 Bit, se obtienen 256 niveles de cuantización (±127 con respecto a cero).
Codificación
Es el proceso de lectura, de forma digital, de la secuencia de valores cuantizados. Esto quiere decir que a cada nivel de cuantización le corresponde un valor binario determinado, y dependiendo del número de niveles, necesitaríamos un número de bit por cada muestra. Esta es la primera limitación que encontramos para cuantizar la señal con un máximo de niveles, pues necesitamos transmitir todos los valores instantáneos de una muestra, en un tiempo máximo dado por la inversa de la frecuencia de muestreo ( t = 1/f ).
Esquema de montaje
Para que este display Reloj-Texto funcione, sólo hay conectar 5 hilos entre un lateral del display LED y el módulo ESP32. El sonido de la alarma sale por el pin GPIO26 del módulo ESP32, y hay que conectarlo a un amplificador de audio con su altavoz.
IMPORTANTE: la salida de audio DAC del ESP32 está referenciada a 1.5V. Así es necesario bloquear la corriente continua continua a la entrada del amplificador de audio, intercalando en serie un condensador cerámico de aproximadamente 100nF. Como el nivel de audio a la salida DAC puede llegar a medir 3Vpp, es conveniente intercalar un atenuador a la entrada del amplificador, intercalando un divisor de tensión resistivo, o un potenciómetro si se quiere disponer un ajuste del nivel de audio.
Firmware
El archivo que necesitas para programar el ESP32, lo puedes descargar de forma gratuita desde el repositorio GitHub: Clock-Text_ESP32
Caja 3D (Reloj-Texto)
El fichero .stl que necesitas para fabricar la caja de este display LED, lo puedes descargar desde el siguiente enlace: Clock-Text with 2 alarms and 2 time zones (revision)
