Modo de acceder al sistema multimedia COMAND APS NTG5 de Mercedes-Benz, en un coche tipo W205. Acceder al módulo multimedia de un coche es muy útil. Por ejemplo cuando necesitamos conectar cualquier accesorio extra: receptor TDT, cámara marcha atrás, etc. También nos servirá para comprobar el correcto funcionamiento de cualquier dispositivo que falle, para ver los tipos de conectores y entradas disponibles, etc.
Acceso al COMAND paso a paso

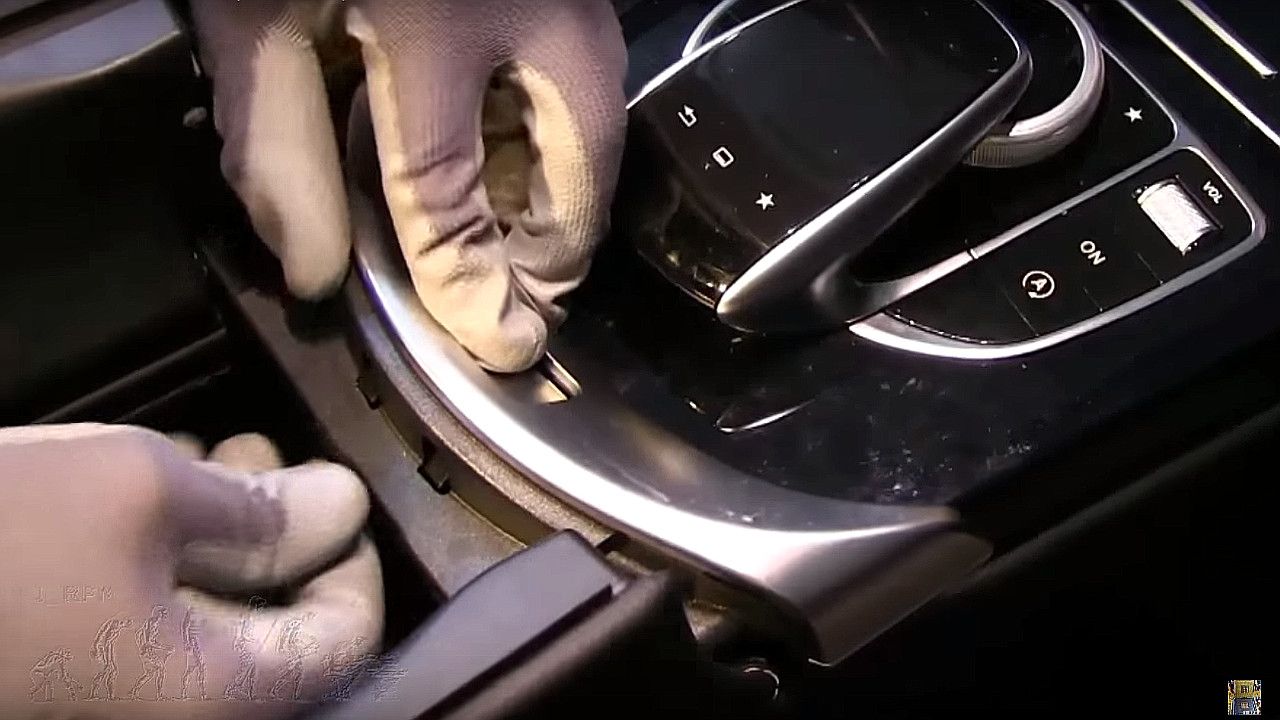

Con la ayuda de un desmontador de pantallas de teléfonos móviles (también sirve una púa de guitarra) se apalanca el embellecedor del cierre, y al mismo tiempo tirar de la pieza hacia arriba.
Tirar de la pieza hacia arriba, hasta conseguir que entre el dedo por ambos lados.
Con el cajón abierto, mantener pulsado el botón de apertura y tirar de la pieza entera hacia arriba. Así quedarán visibles los dos tornillos del tipo TORX que sujetan todo el frontal junto con los controles.
Quitar los 2 tornillos de tipo TORX
Tirar hacia arriba del panel hasta que se suelten los encajes. Desplazar un poco hacia atrás el panel y girarlo hacia la derecha, con el fin de dejarlo apoyado en el asiento del copiloto. Si se necesita más amplitud para trabajar, se pueden desconectar todos los cables y sacar el panel con los mandos fuera del coche.
Soltar los 2 tornillos de tipo TORX que sujetan el módulo de control del COMAND.
Tirar hacia afuera del módulo, levantándolo ligeramente hacia arriba hasta que se suelten las guías de plástico de ambos lados. El módulo COMAND lo podemos girar 90º y dejarlo apoyado en el larguero central, así tendremos a la vista todas las conexiones.
Si quisiéramos instalar cualquier dispositivo en el COMAND (receptor TV, cámara marcha atrás, etc), podríamos conectarlo a la entrada correspondiente, y accionar los mandos para comprobar si funciona.
Puedes ver todo el proceso en el siguiente video:
