Construcción de una matriz LED de 7 segmentos y 2 dígitos. Cada dígito tiene un tamaño de 8 centímetros de alto y 4 de ancho. En esta segunda parte, se sustituyen los diodos LED por otros de mayor rendimiento lumínico. Se realizan pruebas comparativas entre ambos diodos, ajustando su corriente al mismo valor. También se mide la luminosidad de ambos diodos con un luxómetro.
Elección de los diodos LED
Estos son los datos del los diodos LED que se han elegido como sustitución de los anteriores:
Referencia : Green C503B-GCS/GCN (30 degree)
Bin code: C0
Luminisodad (según el fabricante):
Mínima: 23.500 mcd Máxima: 32.900 mcd
Comparativa entre ambos diodos LED

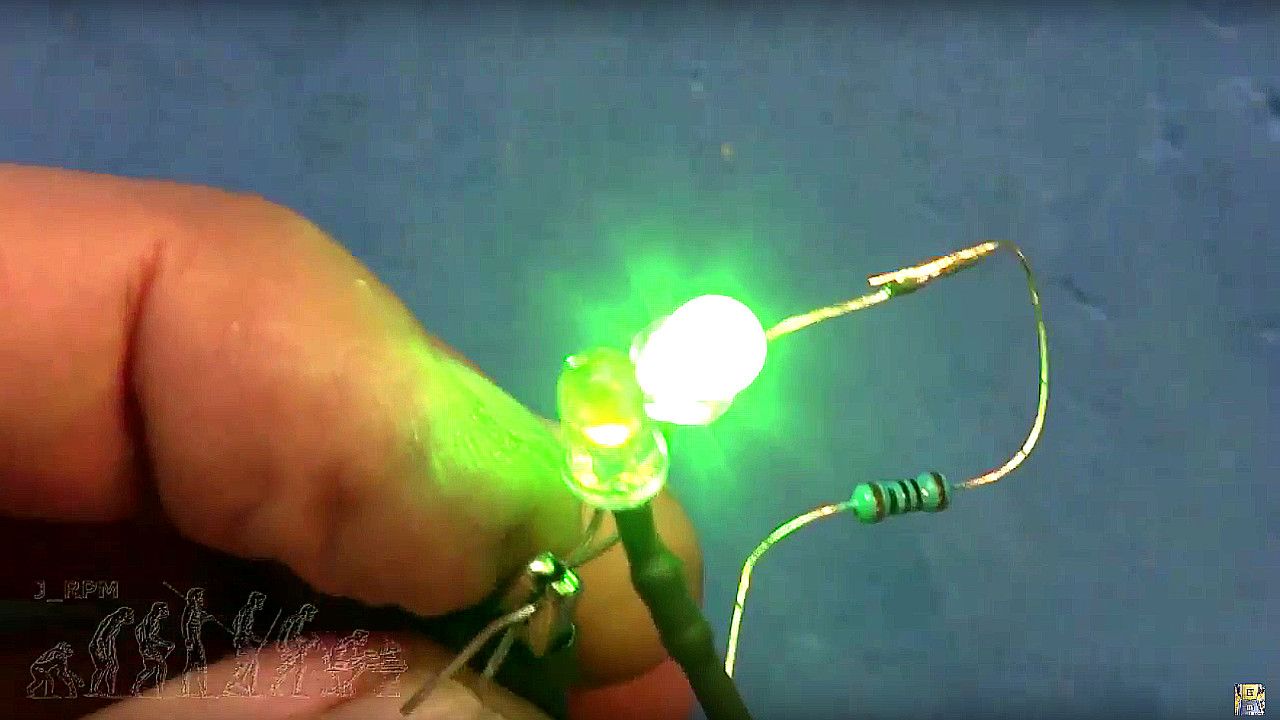

Estos diodos se alimentarán con una tensión de 5 VDC, limitando su corriente máxima a 18 mA. Una vez colocada la resistencia limitadora en cada diodo, el montado con anterioridad y el nuevo, se realiza una prueba comparativa antes de cambiarlos.
Medida de luminosidad
Posteriormente se mide la luminosidad de ambos diodos, utilizando un luxómetro adaptado para medir diodos LED.
Esquema de montaje
Esta matriz LED, compuesta por 2 dígitos de 7 segmentos con punto decimal, contiene 30 diodos LED (2 diodos por segmento). Cada diodo LED incorpora su propia resistencia limitadora, colocada en serie con el ánodo de cada diodo. Los 28 diodos de los segmentos llevan resistencias de 100 ohmios. Debido a que la orientación de los puntos decimales es frontal y producen un efecto luminoso mayor, se montan resistencias de mayor valor (470 ohmios) con el fin de igualar su luminosidad. A continuación se muestra el esquema de montaje de esta matriz LED.
PRUEBAS
Para comprobar el funcionamiento de la matriz LED, se conecta una CPU que muestra un contador numérico. Con el fin de comprobar los posibles defectos de luminosidad, este firmware reduce el tiempo de encendido en 1/10 (brillo reducido). A continuación se muestra la comparativa entre ambos matrices (antes de cambiar los diodos y después), funcionando ambas en las mismas condiciones.
En el siguiente video se muestran todos los detalles y medidas realizadas al sustituir los diodos LED.
