Cabina acústica para impresora 3D

Construcción de una cabina acústica, para insonorizar una impresora 3D. La impresora se monta en una mesa de 55×55 cms, y se atornilla para evitar las posibles vibraciones durante la impresión. Se refuerza la mesa con un tablero de madera en la parte trasera, y se coloca una repisa para almacenar los rollos de hilo, las herramientas y accesorios. La impresora se alimenta a través de una pequeña UPS, y se controla su encendido y apagado mediante un interruptor inalámbrico, conectado por WiFi. También se añade una cámara de video inalámbrica, para controlar los trabajos de impresión a distancia y poder apagar la impresora cuando finalizan o existe algún problema. La cabina se construye con paneles de poliestireno de 5 cms. de espesor y se aisla acústicamente con multiaislante D160, de 2 cms. de espesor.

Dimensiones de la cabina

Gearbest Impresora Anet A6Impresora Anet A6

Estructura de la cabina

Para construir la estructura de la cabina se utilizan 4 paneles de Poliestireno extruído de 5 cms. de espesor. Al ser el poliestireno un material rígido, muy liviano y buen aislante térmico, podremos construir una cabina móvil y mejorar el rendimiento eléctrico de la impresora.

Armazón con paneles de poliestireno extruído

Las juntas de los paneles se montan haciendo un machihembrado en los laterales, con el fin de dar rigidez al conjunto. Los paneles van pegados con un adhesivo  de secado rápido, especial para poliestireno.

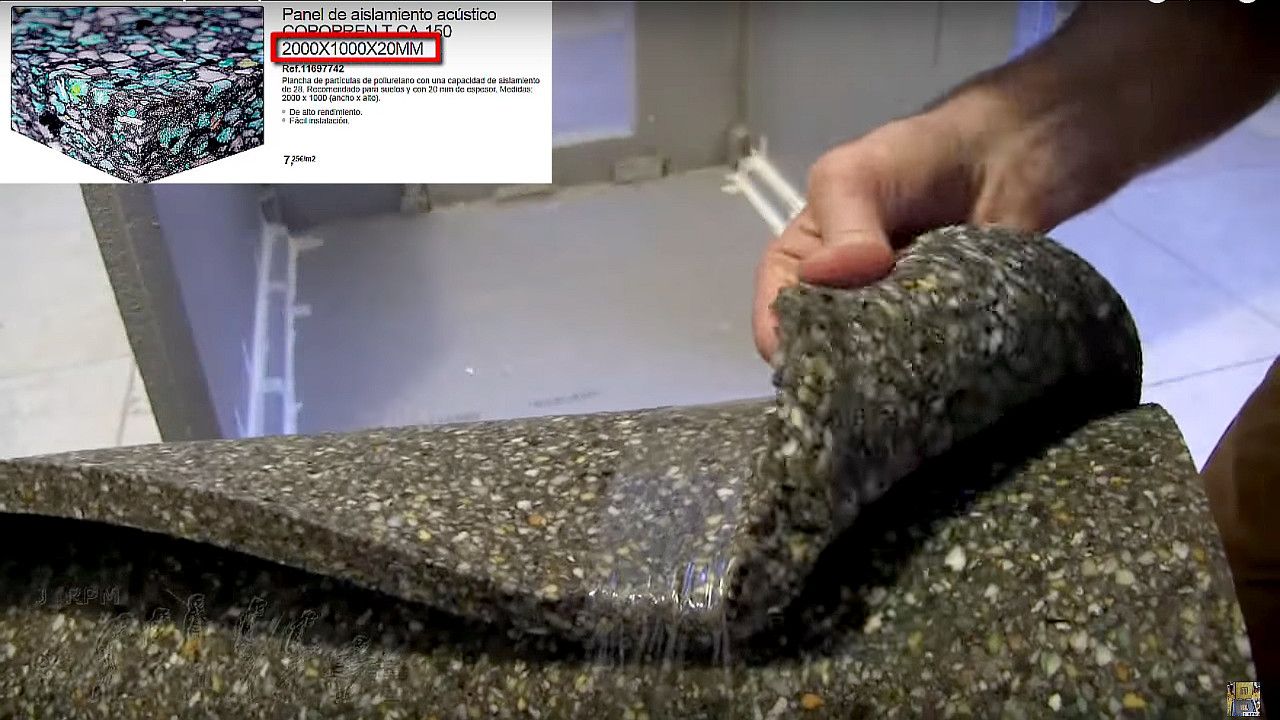

Panel de aislamiento acústico

Para mejorar el aislamiento acústico durante la impresión, forré el interior de la cabina con aislante acústico de 2 cms. de espesor. Este aislante se compra en planchas de 2 metros, pero es muy flexible y se puede transportar en un rollo. El aislante va pegado en el interior de la cabina con cola de contacto,  pero con cola especial para poliestireno (sin disolventes).

Acabado de la cabina

El problema que tiene el poliestireno es que es muy frágil, y por eso es conveniente proteger todas sus bordes. Yo utilicé cantoneras de imitación a madera para las aristas, y zócalo del mismo material para construir el marco del cristal frontal.

Tapado de las grietas



Antes de pintar es conveniente tapar todos los desperfectos y juntas con algún tapa grietas, y una vez seco, alisar todo con la ayuda de una lija de grano fino.



Pintado de la cabina

Los paneles los pinté con pintura plástica normal para paredes (pintura al agua).

Ventilación

Al montar la impresora dentro de un habitáculo cerrado se mejora el rendimiento acústico, térmico y eléctrico (se reduce el consumo)... pero un aumento de temperatura no es nada bueno para los componentes electrónicos. Para evitar el recalentamiento de la CPU, construí una nueva tapa con la misma impresora 3D, y sobre ella monté un ventilador de 40×40 mm. a 12VDC. La alimentación del ventilador va conectada en la toma de entrada que alimenta la CPU. Así el ventilador permanecerá funcionando siempre que esté alimentada la CPU.

Ventilador para la CPU

Para facilitar la ventilación en el interior de la cabina, construí también una rejilla de 50×50 mm. con acceso al exterior. Esta rejilla la he montado en la pared lateral de la izquierda de la cabina, y está alineada con la salida de aire del ventilador de la CPU.

Ventilación de la cabina

Descargar ficheros .stl

Anet A6, ventilation of the CPU inside an acoustic cabin

Visualización y apagado remoto

Los trabajos de impresión 3D suelen durar horas, y en algunos casos más de un día. Con el fin de evitar una posible interrupción del proceso de impresión, provocada por un fallo eléctrico de corta duración (fluctuación de red, salto del diferencial) la impresora la tengo alimentada a través de una pequeña UPS.  Como también me pareció interesante el poder comprobar a distancia el proceso de impresión, he instalado una pequeña cámara  y un interruptor de red con control remoto.

Control de impresión remoto

Tanto el interruptor de red como la cámara de video van conectados por WiFi, y se pueden controlar a distancia desde cualquier dispositivo móvil  que disponga de una conexión a Internet.

En el siguiente video puedes ver con más detalle todo el proceso de fabricación de esta cabina acústica:

Reproductor Bluetooth – ICStation

Montaje de un reproductor de audio Bluetooth, lector MicroSD/USB de 3+3 vatios estéreo, con receptor de radio FM y mando a distancia. Se monta el módulo CT10E-BT de ICStation, como sustitución del módulo CT14. El reproductor se alimenta con una batería de Li-ion de alta capacidad. Para cargar la batería se monta el módulo de carga con protección TP4056, y se utilizan un par de altavoces reciclados. Se monta todo el conjunto en una caja de madera hecha a medida. También se construye una carcasa fabricada con PLA, para montar el reproductor en la parte superior de la caja de madera.

CT10E-BT

Módulo CT10E-BT

El módulo CT10E-BT permite la reproducción de archivos de audio desde un dispositivo remoto, mediante una conexión Bluetooth. También puede reproducir el audio de una memoria externa, conectada en alguno de sus dos conectores MicroUSB/USB.

Módulo: CT10E-BT

Otra característica de este pequeño módulo reproductor, es que incorpora un sintonizador de radio FM, un amplificador estéreo de 3+3 vatios y se puede controlar todo mediante su pequeño mando a distancia IR.

Amplificador de audio

El reproductor CT10E-BT utiliza dos pequeños amplificadores de audio de reducidas dimensiones y gran rendimiento. Utiliza dos circuitos integrados NS8002, que pueden funcionar con una batería de 3,7V y proporcionar una potencia de sonido más que aceptable, en cuanto a potencia y distorsión.

Amplificador NS8002

El circuito integrado NS8002 dispone de un pin de control (SD),  para deshabilitar su funcionamiento  y reducir el consumo al mínimo <1uA.

Control remoto

El reproductor CT10E-BT se puede controlar a través de sus cuatro pulsadores que tiene en el frontal, o mediante un mando a distancia IR. El control con el mando a distancia es más completo, porque dispone de teclado numérico para acceder directamente a la pista de audio o memoria que se quiera reproducir (hasta 99), silenciar el audio (Mute), controlar el ecualizador de audio (6 preset definidos) o apagar/encender el módulo. Es importante destacar que la función de apagado no es muy aconsejable, porque su consumo en reposo es alto (50mA aprox.) y en caso de que la alimentación sea con batería, se podría descargar por completo en pocas horas.

Control remoto IR

El funcionamiento de un mando a distancia IR se puede comprobar con una cámara de fotos o video. Apuntando el diodo LED del control remoto hacia la óptica de la cámara y pulsando alguno de sus botones, se tiene que apreciar el parpadeo rápido del diodo IR.

Descargar fichero .stl  >>> Bluetooth audio+FM player

Descuento ICStation

Módulo CT10E-BT

Código del cupón de descuento: raics
15% de descuento
Uso máximo: 1 (uno por usuario)
Límite: 300 usuarios

Amplificador Bluetooth – ICStation

Montaje de un amplificador de audio Bluetooth de 5+5 vatios estéreo. Partiendo del módulo CT14 de ICStation, se construye un amplificador estéreo inalámbrico. El amplificador se alimenta con una batería de Li-ion de alta capacidad. Para cargar la batería se monta el módulo de carga con protección TP4056, y se utilizan un par de altavoces reciclados. Se monta todo el conjunto en una caja de madera hecha a medida. También se construye un soporte fabricado con PLA, para montar en el interior de la caja los dos circuitos impresos y la batería.

Amplificador Bluetooth

Módulo CT14

Este amplificador está construido a partir del módulo CT14, el cuál incorpora el circuito de control inalámbrico Bluetooth y dos amplificadores de audio de 5W.

Módulo amplificador Bluetooth CT14

Los amplificadores de audio son dos circuitos integrados NS4165, de reducido tamaño pero con grandes prestaciones.

Amplificador NS4165

Montaje

Para alimentar este amplificador se utiliza una batería de Li-ion de alta capacidad (la capacidad que muestra la batería que utilicé es falsa).  A pesar de que el módulo CT14 dispone de una toma Micro-USB para cargar la batería, he utilizado un circuito de carga independiente; es el módulo TP4056 con protección. Como el circuito de carga que incluye el módulo CT14 no dispone de ningún control, se podría acortar la vida útil de la batería en caso de que se utilizara para este fin.

Esquema del amplificador Bluetooth

Para utilizar este amplificador sin batería, se puede alimentar el módulo CT14 a través de su conector Micro-USB, utilizando cualquier cargador de 5VDC. En este caso, no sería necesario montar el circuito de protección y carga TP4056.

Mecanizado

Para ensamblar los 2 PCB’s y la batería, he construido un soporte con la impresora 3D. Soporte de los 2 PCB's y la bateríaDescargar fichero .stl  >>>  Bluetooth stereo amplifier

El conjunto de los dos altavoces y la electrónica de control lo he montado en una caja de madera (DM de 10mm) hecha a medida. Todos los detalles de montaje y configuración del dispositivo móvil con este amplificador, los puedes ver en el siguiente video:



Soporte de lectura 3D

Diseño y construcción de un soporte de lectura regulable, para montar en una bicicleta estática. Este soporte es muy robusto, y puede soportar sin problemas el peso de una tableta gráfica. El soporte se fabrica con una impresora 3D, no se necesita ninguna pieza adicional, y está diseñado para adaptarlo al tubo de un manillar de bicicleta. Se puede montar en todo tipo de manillares, ya sean rectos o con curvas. El diámetro máximo del tubo del manillar es de 32 mm.

Gearbest Impresora Anet A6Impresora Anet A6

Diseño del soporte

Para realizar el diseño de este soporte he utilizado el programa SketchUp

Diseño del soporte de lectura

Este diseño es bastante robusto y el ajuste es regulable. Todas las piezas están construidas con PLA, no se necesitan piezas adicionales ni tornillos para el montaje.

Fichero .gcode

Para generar el fichero .gcode he utilizado el software Ultimaker Cura, el cuál me dio un problema a la hora de generar el fichero en una de las piezas del soporte.

Atril inacabado

El fichero .gcode del atril se creó hasta la capa 330, de las 880 que tenía. La pieza quedó a medio hacer, pero tuve la suerte de que el punto de interrupción permite realizar el resto de la pieza y unirlas, para así aprovechar el material utilizado.

Suplemento del atril

Pegado de las 2 piezas

El conjunto de este soporte está compuesto por 5 piezas, y se ajusta todo sin tornillos. Se montan los dos soportes de apoyo en el tubo del manillar de la bicicleta, aumentando la sección del tubo con cinta adhesiva de caucho, para que ajusten ambas piezas a presión.

Prueba de ajuste de las piezas

Luego se colocan encima las dos piezas móviles, que permiten orientar los ajustes del atril con el manillar de la bicicleta.

Soporte de lectura montado

El soporte permite colocar cualquier objeto mientras realizamos el ejercicio: un libro de lectura, un teléfono móvil… incluso una Tablet para navegar por Internet o ver alguna película.

Soporte de lectura con un PC

Descargar los ficheros .stl

Los ficheros necesarios para fabricar este soporte, los puedes descargar desde el siguiente enlace: Reading holder for static bicycle

Mini Linterna RECARGABLE

Construcción de una mini linterna LED, con batería de Li-ion (3,7V) y su circuito de carga USB. Debido al reducido tamaño de esta linterna, es muy cómoda de llevar en el bolsillo y puede ser muy útil para iluminar huecos de pequeñas dimensiones. La carcasa de la linterna se fabrica a medida con una impresora 3D.

Gearbest Impresora Anet A6Impresora Anet A6

 Montaje de la linterna

La construcción de esta linterna es muy sencilla, consiste en un diodo LED de 1W junto con su resistencia limitadora en serie.LED de 1W La alimentación es de 3,7V, utilizando una batería recargable de Li-ion de 150 mAh. Se incluye también el módulo de control y carga de la batería TP4056. En este caso, como el diodo LED empieza a conducir por encima de los 2,5V, tensión mínima de seguridad de la batería, no es necesario utilizar un módulo de carga con protección.

Mini Linterna (Componentes)

La resistencia limitadora es de 10 ohmios.  Así la corriente máxima del LED no supera los 150 mA. De esta manera se aumenta la autonomía de la batería, se evita el calentamiento del diodo LED y se obtiene un nivel de luminosidad muy bueno.

Mini Linterna (Esquema)

 Caja de la linterna

Esta linterna se podría utilizar sin caja, protegiendo todo el conjunto con cinta Kapton, pero queda mucho mejor si construye una caja a medida. La caja y el botón los he fabricado con la ayuda de una impresora 3D, utilizando PLA de color negro para la caja y rojo para el botón del pulsador. La caja se cierra con una tapa deslizante, la cuál hay que abrir para acceder al conector Mini-USB y cargar la batería.

Mini Linterna cargando

Una vez cargada la batería, se cierra la tapa y queda oculto el conector de carga, quedando así protegido de la humedad y el polvo.

Mini Linterna (Final)

Descargar fichero .stl

Fichero necesario para fabricar la caja de esta linterna:

Mini rechargeable LED flashlight
