Construye un Reloj SMD

Fabricación de un Reloj-Cronómetro-Temperatura, encadenando 4 módulos SMD de 7 segmentos con control serie. El controlador de este reloj está construido a partir del micro controlador AT89S52, con encapsulado TQFP de 44 pines (SMD).

Hora en el display

ESQUEMAS

CPU: Reloj SERIE



Display: Reloj SERIE

Módulo RTC: DS1302

Las comunicaciones entre el micro-controlador y el chip de reloj DS1302 se realizan mediante 3 hilos:

  1. Reloj (SCLK)
  2. Entrada/Salida de datos (I/O)
  3. Habilitación (CE)
Módulo RTC: DS1302
Módulo RTC: DS1302

El módulo RTC ya incluye el cristal de cuarzo que necesita el chip DS1302, y una pila de 3V para mantener sus datos cuando falta la alimentación. La conexión entre este módulo y la CPU es de 5 hilos, 2 de la alimentación y 3 de control.

Comunicaciones con DS1302
Comunicaciones con DS1302

Sensor de temperatura: DS18B20

El control de este sensor de temperatura es bidireccional y se realiza mediante un sólo pin, así su encapsulado sólo tiene 3 pines: VCC, GND y Datos.

Sensor: DS18B20
Sensor: DS18B20

El DS18B20 se puede comprar con encapsulado normal, su aspecto es el de un transistor, o ya montado dentro de una cápsula de acero inoxidable. El encapsulado en acero inoxidable permite sumergir el sensor en líquidos, y también es muy aconsejable para utilizarlo en el exterior.

El chip DS18B20 es un sensor temperatura digital,  su resolución es configurable entre 9 y 12 bits. Por defecto, de fábrica está configurado con 12 bits. A máxima resolución, sus últimos 4 bits se corresponden con las lecturas decimales de: 0,5°/ 0,25° / 0,125° / 0,0625°.  Puedes ver más detalles técnicos de este sensor en el siguiente artículo:

Firmware Reloj LED #2 (Temperatura, Hora de Verano)

FUENTE DE ALIMENTACIÓN

Para alimentar este reloj se necesita una fuente de alimentación de 12 VDC, con una corriente mínima de 200 mA. La solución más barata y eficaz, es incluir dentro de la caja del reloj una pequeña fuente de alimentación conmutada de 12V / 400 mA.

Fuente conmutada 12V

CONFIGURACIÓN

Para cambiar los datos de fecha, hora, cronómetro y el resto de parámetros de configuración, se utilizan dos pulsadores:

  1. MODE
  2. PLUS

Para modificar los datos del reloj, seguir el siguiente diagrama de configuración:

Configuración RELOJ SERIE

SELECCIONAR MODO: RELOJ/CRONÓMETRO

El modo de funcionamiento RELOJ/CRONÓMETRO se determina durante la fase de arranque, mientras se está mostrando en el display  un mensaje de texto rotando, en la que se muestra la versión del firmware. Si no se toca ningún pulsador, el modo de funcionamiento será: RELOJ. Para cambiar a modo CRONÓMETRO en cualquier momento, seguir los siguientes pasos:

  • Pulsar los dos botones a la vez: RESET
  • Cuando aparezca el mensaje rotante, mantener pulsado el botón 1 (MODE)

Cronómetro en el display

Una vez que que hayamos entrado en el modo CRONÓMETRO, ya podremos configurar sus parámetros de funcionamiento. Estos valores se guardarán en el chip de memoria del reloj (DS1302), y estos serán los nuevos valores de arranque del cronómetro. Al igual que sucede con los parámetros del reloj, tendremos que tener conectada la pila de tampón en el chip, si no queremos perder todos los datos cuando falte la alimentación.

Detalles de la presentación del Display

Cuando se está funcionando en modo RELOJ, es posible seleccionar entre 3 tipos de presentación. La información que muestra el display se cambia mediante una breve pulsación del botón 2 (PLUS):

  1. Hora / (*) Alterno: Hora y Temperatura
  2. Temperatura
  3. Alterno: Hora, Fecha y Temperatura

(*) El modo alterno de la presentación 1ª, se muestra en caso de que se active la alarma de temperatura en el menú de configuración. En caso contrario, la presentación 1ª mostrará la hora de forma permanente.

Temperatura en el display

Cuando se active el modo de presentación alterno, la temperatura se mostrará de forma síncrona con el reloj, y lo hará cada 5 segundos. Entre el segundo 5 y el 55 de cada minuto, nunca se mostrará en el segundo ‘0’ de cada minuto. La temperatura sólo aparecerá durante un segundo de cada 5, en total 11 veces en cada minuto.

Alarma de Temperatura

La lectura del sensor de Temperatura se realiza cada 10 segundos. De manera que entre dos presentaciones sucesivas de 5 segundos, sólo una de las lecturas será en tiempo real. Cuando está utilizando la presentación 1ª en modo alterno, los segundos acabados en ‘0’ mostrarán la temperatura leída anteriormente, excepto en el segundo ‘0’ de cada minuto que no se muestra. En el caso de que la temperatura sobrepasara alguno de los dos umbrales de alarma, el aviso acústico se realizará cuando el valor acaba de ser leído. Es decir, la alarma de temperatura sólo sonaría en los segundos acabados en ‘5’.

Alarmas horarias

El reloj permite configurar 2 alarmas horarias, sin prioridad entre ellas pero siguiendo este criterio: Cuando una de las dos alarmas se dispara, mientras permanezca en su periodo activo, la otra alarma nunca podrá dispararse.

Las dos alarmas horarias pueden valer para los 7 días de la semana, o estar limitadas a los 5 días laborables, quedando inactivas todos los Sábados y Domingos. En modo RELOJ, el punto decimal del dígito de la derecha (esquina inferior derecha del display) esta asociado a la alarma horaria. Las alarmas horarias pueden configurarse para que suenen una sola vez (1 minuto si no se silencia antes) o con repeticiones. Las repeticiones se realizarán cada 5 segundos. Para silenciar el sonido de una alarma, realizar una breve pulsación en el botón 2 (PLUS). Si después de sonar una alarma se quieren anular todas sus repeticiones sin cambiar la configuración del reloj, es necesario pulsar los dos botones a la vez (RESET).

Estados posibles del LED indicador de alarma horaria:

  • APAGADO: No existe ninguna alarma horaria en las próximas 24 horas
  • PARPADEANDO: Existe alguna alarma horaria dentro de las próximas 24 horas.
  • FIJO: Alarma ACTIVA, sonando o dentro del periodo de repetición.

Hora: Verano/Invierno

En algunos países existen dos tipos horarios:

  1. Horario estándar, el que corresponde con el huso horario (Horario de invierno).
  2. Horario de verano:

El cambio de hora se aplica una vez al año, haciendo que del horario estándar (o de invierno) se pase al horario de verano. Aunque la primera vez que se aplicó este cambio de hora fue durante la Primera Guerra Mundial, dejo de aplicarse hasta la crisis del petróleo de 1973. El objetivo es el de aprovechar mejor la luz solar, consumiendo menos electricidad.

Cambios horarios (Invierno/Verano)
Cambios horarios (Invierno/Verano)

HORARIO DE VERANO

Último domingo de MARZO:  A las 2:00 AM  se adelanta a las 3:00 AM

… se adelante 1 hora el reloj

HORARIO DE INVIERNO

Último domingo de OCTUBRE: A las 3:00 AM  se atrasa a las 2:00 AM

… se atrasa 1 hora el reloj

FIRMWARE

El firmware de este reloj se programa una vez montado el micro controlador (AT89S52) en su circuito impreso, a través de su interface de programación serie ICSP. Lo ideal sería utilizar un programador que tuviera dicho interface, pero si no lo tienes, puedes hacerlo con ARDUINO.

Programador ICSP con ARDUINO

El archivo que necesitas para programar este reloj (firmware), lo puedes descargar de forma gratuita desde el siguiente enlace:

J_RPM_v1_RELOJ_SERIE.HEX

FABRICAR LA CAJA CON UNA CNC

Archivos para cortar la madera tipo DM de 10 mm, en una CNC, y fabricar la caja de este reloj:

Caja_CNC_RELOJ_.zip

Piezas cortadas para montar la caja

CIRCUITOS IMPRESOS (PCB)

Archivos GERBER para fabricar el PCB de la CPU:

PCB_CPU_RELOJ.zip

PCB: CPU del Reloj SERIE

Archivos GERBER para fabricar el PCB de la CPU (v2):

PCB_CPU2.zip

PCB: CPU del Reloj SERIE (Modificada)

En esta versión se corrige el tamaño de los taladros, se incluye la posibilidad de utilizar dos tipos de conector en sus salidas y se añade una toma auxiliar de +5V

Archivos GERBER para fabricar el PCB del Display ( 1 dígito de 7 segmentos):

PCB_Display_RELOJ.zip

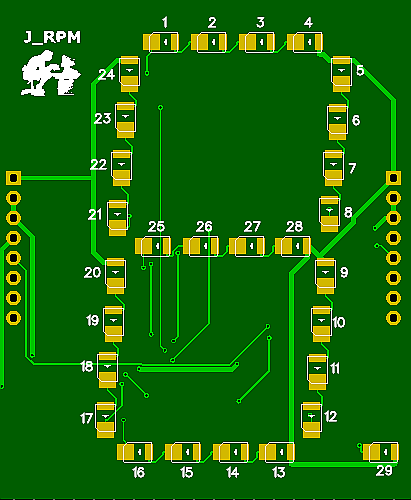

PCB: Display 7 segmentos serie

Si quieres ver los detalles de fabricación, configuración y puesta en marcha de este reloj, echa un vistazo al siguiente video:



Caja a medida con CNC

Diseño y fabricación de una caja a medida, cortando las piezas con la ayuda de una fresadora digital (CNC). El diseño de las piezas lo hice con el software SketchUp. Tuve que corregir el archivo que genera SketchUp para poder utilizarlo en la CNC. Para comprobar el código ‘G’ y corregir el archivo, utilicé el simulador por software CAMotics

Con el fin de controlar los display’s de 7 segmentos SMD que tengo, he mandado fabricar otro circuito impreso para montar la CPU.

PCB de la CPU

Esta CPU está basada en el micro-controlador AT89S52 de ATMEL. Como este micro-controlador se puede programar sin desmontarlo del circuito impreso, a través de su interface ICSP, he elegido el encapsulado de tipo SMD. El circuito impreso tiene una altura muy parecida a la del  display de 7 segmentos, y la idea es la de fabricar una caja de madera a medida, para construir un display con 4 dígitos.

SketchUP

Para cortar las piezas de madera con precisión, he utilizado una fresadora digital (CNC). Para dibujar las piezas a medida y poder exportar los datos a la CNC, he utilizado el software SketchUp.

Software SketchUp

A pesar de que este software funciona muy bien, he encontrado un problema a la hora de generar los archivos de código ‘G’. Los archivos contienen una serie de instrucciones adicionales que dañan las piezas a fabricar. Para localizar el lugar exacto donde se encuentran estas instrucciones para eliminarlos, he utilizado otro software que emula el funcionamiento de la CNC.

CAMotics

El software CAMotics permite la ejecución del código ‘G’ de forma visual, y esto facilita la localización de las instrucciones que se deben eliminar.

Software CAMotics

El software permite la edición de los archivos y su posterior visualización, para comprobar que los cortes que hará la CNC sean los correctos.

Construcción de la caja

Después de la fase de diseño de la caja y conversión de sus datos en código ‘G’, el trabajo de corte y fresado de todas las piezas lo realiza la CNC. Si queremos obtener un buen acabado y precisión, es importante que los cortes se realicen en capas, no en una sola pasada.

Fresado de la caja

También es importante incluir unas pequeñas zonas en cada cara de las piezas, en las que la fresadora no realice el corte por completo. Estos pequeños puntos de sujeción evitarán que se muevan las piezas de su estructura durante el corte, evitando su desplazamiento y marcado por la fresa.

Montaje de la caja

Una vez cortadas todas las piezas que componen le caja, incluido su frontal de metacrilato, la pegamos con cola blanca (dejando la tapa lateral derecha sin pegar). La tapa lateral derecha irá sujeta con 2 tornillos, y es la que nos dará el  acceso al montaje y desmontaje de todos sus componentes en el interior. Para obtener un buen acabado, se sellan las juntas de todas las uniones que van pegadas, con cola blanca y serrín de la misma caja, suavizando todas las aristas con una lija especial para madera.

Ajuste de los PCB's en la caja

Para terminar se pinta la caja en color negro mate, con pintura en spray, y se comprueban los soportes colocando los circuitos impresos en su lugar y cerrando la caja.



Termostato de precisión #2

Construcción de un termostato digital, para controlar temperaturas con una precisión de 0,1ºC. Este termostato utiliza el sensor DS18B20, está controlado con el microprocesador AT89S52, y permite regular temperaturas entre -40 y +100ºC. También es posible controlar de forma simultánea los dos circuitos de un climatizador, el de frío y calor. Este termostato podría utilizarse como climatizador en un automóvil, controlar la temperatura de un edificio, la del agua de una piscina, incluso la de una incubadora. En esta segunda parte, se realizan los ajustes del termostato y se comprueba su funcionamiento.

CPU del termostato

La CPU del termostato la he montado en un circuito impreso de tipo universal. Para facilitar el montaje, todos los periféricos utilizan conectores. Se utilizan clemas de conexión para la entrada de alimentación (5 VDC), la conexión del sensor de temperatura DS18B20, los dos pulsadores y las dos salidas de control hacia los relés. Para el display LCD se utiliza un conector de 16 pines. El led de actividad utiliza la conexión de 2 pines macho y la otra conexión de 6 pines macho es para programar el micro controlador AT89S52 sin tener que extraerlo del circuito impreso, conexión ICSP.

CPU del Termostato

Firmware

Antes de conectar el circuito a la alimentación, es necesario programar el micro controlador AT89S52. El archivo hexadecimal (firmware) lo puedes descargar de forma gratuita desde el siguiente enlace:

Termostato de precisión (v1.00)

Si no dispones de un programador, podrías utilizar Arduino:

Programador ICSP con ARDUINO

Ajustes y calibración

El único ajuste de hardware que se necesita hacer es el del contraste del display, y se hace moviendo el ajuste del potenciómetro hasta conseguir un contraste óptimo. Luego se debería fijar la temperatura de trabajo del termostato, utilizando los dos pulsadores del frontal. El termostato permite fijar valores de temperatura entre -39,9 y +99,9ºC, con una precisión de 0,1ºC.  Al menú de configuración se accede pulsando el botón SET, y mediante el otro pulsador se pueden recorrer todos los valores posibles. Para cambiar de posición el cursor y guardar el valor anterior, se pulsa nuevamente el botón SET. A continuación se accede al menú de calibración del sensor de temperatura DS18B20.  Desde este menú es posible modificar la temperatura medida por el sensor con intervalos de 1ºC. Este ajuste permite seleccionar valores offset comprendidos entre -5 y +4ºC.   Para realizar esta calibración, sería conveniente utilizar un termómetro de precisión.

Calibrado del sensor DS18B20

Pruebas de funcionamiento

Para comprobar el correcto funcionamiento del termostato he simulado su conexión en una incubadora, fijando la temperatura de control  en 24,0ºC. El sistema de calefacción (para estas pruebas) consiste en una bombilla de filamento de 40W, conectada a 230 VAC a través del circuito 2 del termostato. El sistema de refrigeración es un pequeño ventilador de 12 VDC, controlado por el circuito 1 del termostato. Dependiendo de la distancia que exista entre los sistemas frío/calor y el termostato, es posible que se generen ciclos de histéresis: sobrepasando levemente la temperatura cuando esté conectada la bombilla, o disminuyendo cuando esté conectado el ventilador. Estos ciclos de conexión/desconexión tendrán un intervalo mínimo de 5 segundos, ya que este es el intervalo de medida y refresco del termostato.

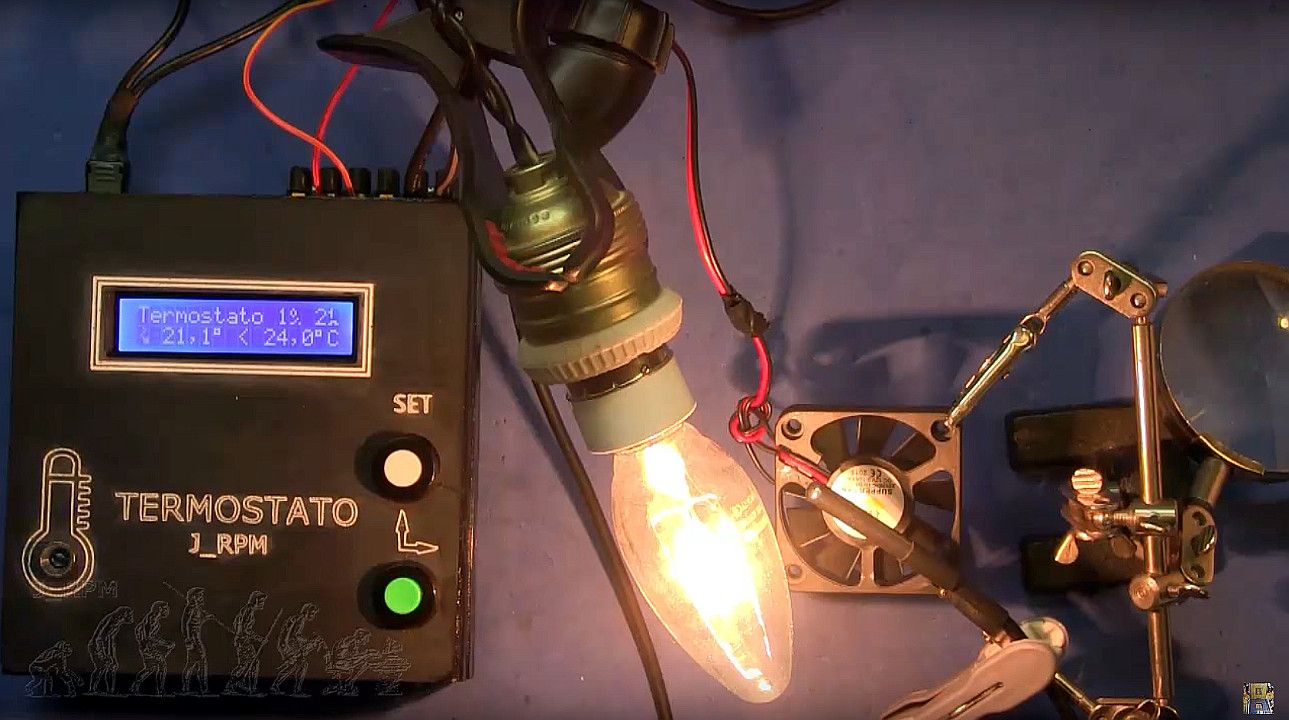

Prueba del termostato
