Linterna de emergencia: Construcción de una linterna LED de emergencia, recargable y de encendido automático. La linterna está construida con un foco LED de 12V, un trozo de tubo PVC, una batería de 3,7V, un módulo de carga con protección y un interruptor de inclinación.
Sensor de inclinación

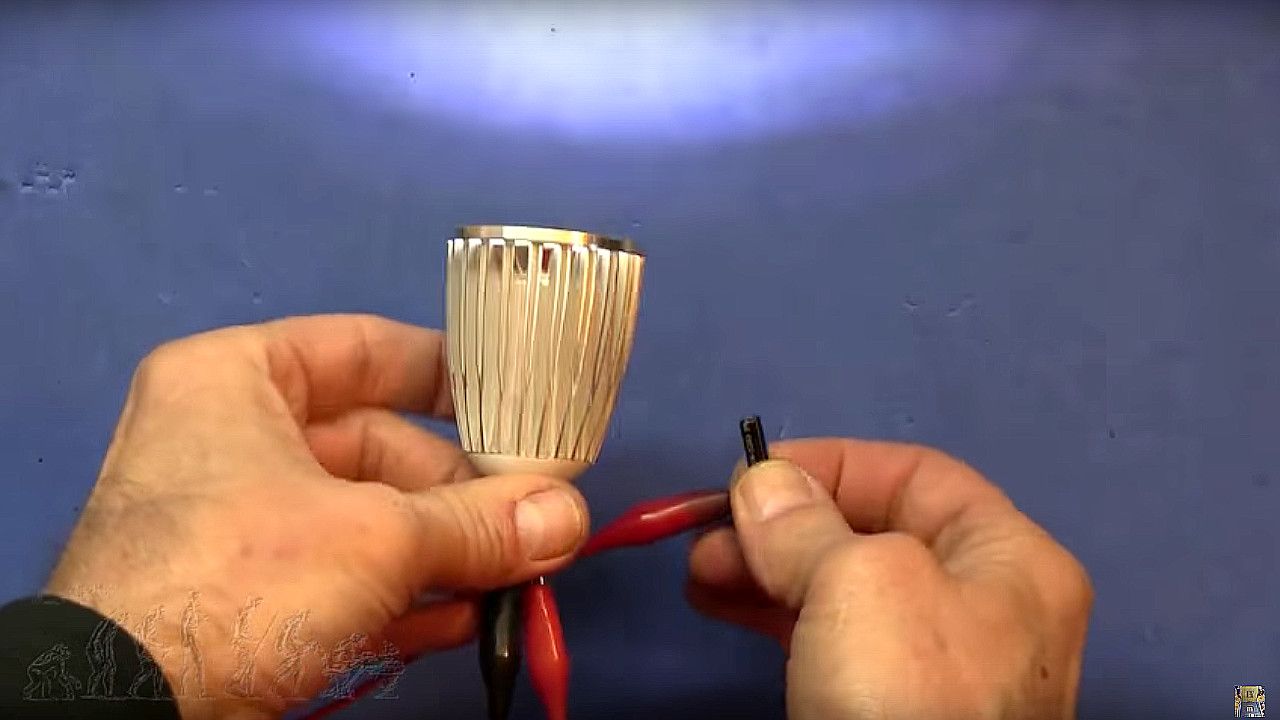

El sensor de inclinación tiene el aspecto de un condensador electrolítico. En su interior contiene pequeñas bolas metálicas, las cuales unen los terminales cuando -debido a su inclinación- se mueven las bolas hacia el lado de los terminales de conexión. Como este sensor es puramente mecánico, es posible utilizarlo sin necesidad de tener que aplicar tensión al circuito cuando está en reposo. Así el consumo de esta linterna en reposo es nulo.
Funcionamiento de la linterna
El encendido de esta linterna de emergencia será automático, por inclinación. La linterna permanecerá apagada si la colocamos con el foco hacia abajo, apoyada en una superficie plana (mesa, repisa, etc.). Cuando necesitemos utilizarla, al inclinación provocará su encendido, teniendo en cuenta que el ángulo de inclinación del encendido varía en función de la posición en la que hayamos colocado el sensor. Si necesitamos iluminar un recinto sin necesidad de mantener la linterna en la mano, la podemos colocar en posición inversa al reposo… apoyada en la base con el foco apuntando hacia arriba.
Montaje de la linterna
El montaje de esta linterna es muy simple, porque sólo necesitamos conectar la batería con el módulo de carga, en los terminales +B/-B (respetando la polaridad), y conectar el foco LED a los otros dos terminales. En este caso, como el foco LED está preparado para funcionar con tensión alterna, no importa la polaridad. El interruptor de bolas (sensor de inclinación) lo tenemos que intercalar en uno de los dos terminales de salida, interrumpiendo la alimentación hacia el foco LED. En la imagen siguiente, el sensor de inclinación está interrumpiendo la conexión entre la salida + del módulo de carga y el foco LED.
Carcasa de la linterna
La carcasa de la linterna está construida con un trozo de tubo PVC de 40 mm. de sección, utilizado en fontanería para los desagües. El tamaño del tubo lo calcularemos en función del tamaño del foco y la electrónica interior: módulo de carga TP4056 + batería de 3,7V Li-ion. Para acoplar el foco LED en el tubo, tendremos que calentar uno de sus extremos con una pistola de aire caliente o soldador de aire, y le daremos forma utilizando el mismo foco LED. Una vez acoplado el foco y frío el tubo, a presión podremos sacar el foco para poder montar todo dentro.
Para tapar la parte trasera, utilizaremos un trozo de plástico transparente, con el fin de ver el estado de la batería cuando esté cargando. La batería se puede cargar con cualquier alimentador de 5 VDC, que disponga de un conector micro USB.
Módulo de carga TP4056
El módulo de carga TP4056 incorpora dos diodos LED para indicar su estado. El LED rojo indica que el módulo TP4056 está cargando la batería, y el LED azul se encenderá cuando la batería esté cargada.
En el siguiente video se muestra todo el proceso de montaje con más detalles.
