Reparación y programación CPU-SMD

Reparación y programación del firmware en una CPU de tipo SMD. Comprobación del estado de las soldaduras del microprocesador, con la ayuda de un microscopio.

Microscopio para electrónica

Con el paso del tiempo, todos los dispositivos electrónicos han ido adoptando la tecnología SMD,  pudiendo así integrar más funciones en espacios pequeños y reduciendo notablemente sus costes de fabricación. Al mismo tiempo, las herramientas de trabajo para electrónica han ido evolucionando, siendo necesario el uso de lupas de aumento, cuando se necesita inspeccionar el estado de las soldaduras de los componentes SMD en el circuito impreso. La alternativa a la lupa, es utilizar un microscopio que consiga mantener un buen foco y calidad de la imagen, dejando la distancia suficiente entre la óptica y el PCB para poder realizar trabajos de soldadura.

Inspección de la CPU con el microscopio

Microscopio para electrónica, con GearBest

Reparación de una CPU con tecnología SMD

Un fallo muy común en cualquier dispositivo electrónico, es una soldadura fría o una pista del circuito impreso abierta. A pesar de que esta CPU nunca ha funcionado, ya que se trata de un montaje nuevo, siempre es aconsejable comprobar que todos sus componentes electrónicos sean del valor adecuado, y que todas las soldaduras estén bien hechas.

CPU vista en el microscopio

La mejor forma de comprobar si una soldadura está bien hecha o no, es mover el componente electrónico mientras se observa el punto de soldadura. Cuan se trata de componentes de tipo SMD, es necesario utilizar un alfiler o punzón bien afilado para mover los terminales y comprobar que no se muevan.

Pin desoldado

En el siguiente video se muestra todo el proceso a seguir, para comprobar y programar la CPU de un reloj digital con tecnología SMD.

Caja a medida con CNC

Diseño y fabricación de una caja a medida, cortando las piezas con la ayuda de una fresadora digital (CNC). El diseño de las piezas lo hice con el software SketchUp. Tuve que corregir el archivo que genera SketchUp para poder utilizarlo en la CNC. Para comprobar el código ‘G’ y corregir el archivo, utilicé el simulador por software CAMotics

Con el fin de controlar los display’s de 7 segmentos SMD que tengo, he mandado fabricar otro circuito impreso para montar la CPU.

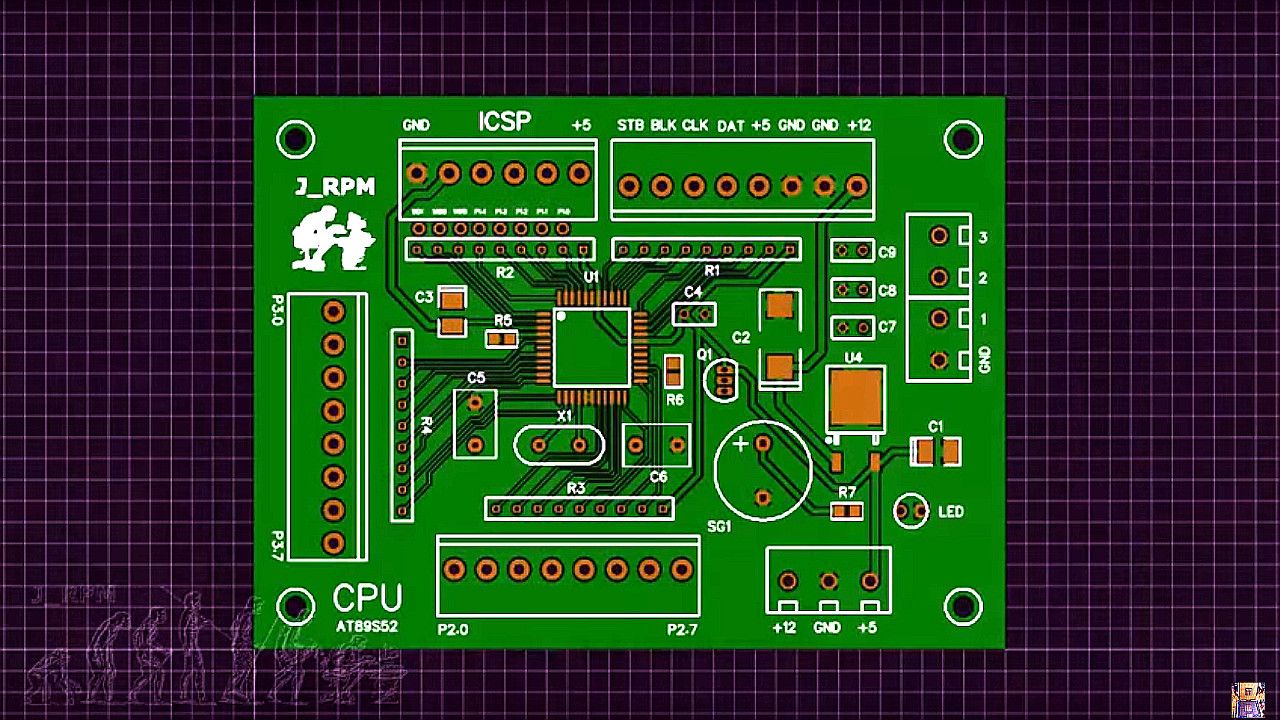

PCB de la CPU

Esta CPU está basada en el micro-controlador AT89S52 de ATMEL. Como este micro-controlador se puede programar sin desmontarlo del circuito impreso, a través de su interface ICSP, he elegido el encapsulado de tipo SMD. El circuito impreso tiene una altura muy parecida a la del  display de 7 segmentos, y la idea es la de fabricar una caja de madera a medida, para construir un display con 4 dígitos.

SketchUP

Para cortar las piezas de madera con precisión, he utilizado una fresadora digital (CNC). Para dibujar las piezas a medida y poder exportar los datos a la CNC, he utilizado el software SketchUp.

Software SketchUp

A pesar de que este software funciona muy bien, he encontrado un problema a la hora de generar los archivos de código ‘G’. Los archivos contienen una serie de instrucciones adicionales que dañan las piezas a fabricar. Para localizar el lugar exacto donde se encuentran estas instrucciones para eliminarlos, he utilizado otro software que emula el funcionamiento de la CNC.

CAMotics

El software CAMotics permite la ejecución del código ‘G’ de forma visual, y esto facilita la localización de las instrucciones que se deben eliminar.

Software CAMotics

El software permite la edición de los archivos y su posterior visualización, para comprobar que los cortes que hará la CNC sean los correctos.

Construcción de la caja

Después de la fase de diseño de la caja y conversión de sus datos en código ‘G’, el trabajo de corte y fresado de todas las piezas lo realiza la CNC. Si queremos obtener un buen acabado y precisión, es importante que los cortes se realicen en capas, no en una sola pasada.

Fresado de la caja

También es importante incluir unas pequeñas zonas en cada cara de las piezas, en las que la fresadora no realice el corte por completo. Estos pequeños puntos de sujeción evitarán que se muevan las piezas de su estructura durante el corte, evitando su desplazamiento y marcado por la fresa.

Montaje de la caja

Una vez cortadas todas las piezas que componen le caja, incluido su frontal de metacrilato, la pegamos con cola blanca (dejando la tapa lateral derecha sin pegar). La tapa lateral derecha irá sujeta con 2 tornillos, y es la que nos dará el  acceso al montaje y desmontaje de todos sus componentes en el interior. Para obtener un buen acabado, se sellan las juntas de todas las uniones que van pegadas, con cola blanca y serrín de la misma caja, suavizando todas las aristas con una lija especial para madera.

Ajuste de los PCB's en la caja

Para terminar se pinta la caja en color negro mate, con pintura en spray, y se comprueban los soportes colocando los circuitos impresos en su lugar y cerrando la caja.



Display de 7 segmentos, control serie

Diseño de un display de 7 segmentos SMD, con control serie. Con este circuito se pueden apilar tantos dígitos en serie como sea necesario, porque el número de pines de control no cambian. En este circuito se utiliza el TPIC6B595 como registro de desplazamiento, y un 74HC04 (6 inversores) como ‘driver/separador’ de las señales de control: Clock, Strobe y Enable. Al utilizar un registro de desplazamiento (Shift Register), las señales de control (Clock, Strobe y Enable) son las mismas para todos los dígitos, y la línea de datos (Data) se conecta al primer dígito… encadenando la salida de datos de un dígito con el siguiente.

TPIC6B595

El diseño de este display de 7 segmentos es modular, y se pueden conectar tantos dígitos en serie como sean necesarios.

Conexión serie TPIC6B595

Cada dígito dispone de su propio regulador de tensión de 5V, pero sólo es necesario instalar uno para alimentar toda la serie. Las conexiones de la salida de un módulo se conectan con las de entrada del módulo siguiente, permitiendo así alimentar todos los módulos con un sólo regulador de tensión. Con el fin de evitar una carga excesiva de las señales de control (Clock, Strobe y Enable) y evitar posibles interferencias en el cableado, cada módulo dispone de un circuito que hace las funciones de ‘regenerador’ de la señal.

Display control serie

El circuito integrado 74HC04 dispone de 6 inversores, y se utilizan de dos en dos, con el fin de obtener el mismo nivel lógico de la entrada en la salida. El único detalle a considerar, es que la conexión de las 3 señales de control con el registro de desplazamiento (TPIC6B595) se realizan en las salidas del primer inversor. De esta forma, la CPU debería entregar las 3 señales de control: Clock, Strobe y Enable en modo invertido.

Control del display

Control de brillo PWM (Pulse-Width Modulation)

El control de brillo del conjunto de módulos que conformen el display, se realiza mediante la gestión de la señal ENABLE. Modificando el ancho del impulso de una señal  de frecuencia >20 Hz, con el fin de evitar el parpadeo,  se puede ajustar el nivel de luminosidad del display.

Control de brillo PWM

En la imagen anterior se puede observar que la frecuencia de la señal PWM es de 104 Hz, y al aumentar el ancho del semiciclo positivo el brillo decrece (ver el video). Como es lógico, el brillo máximo se obtendrá si permanece habilitado el 100% del tiempo la señal ENABLE (sin impulsos). En el circuito integrado TPIC6B595 el estado ON se corresponde con un nivel bajo (cero lógico). El control de brillo PWM lo podría gestionar la propia CPU, partiendo de la información que recibiera de un sensor de luminosidad.

BINGO de pared #2

Construcción de un Bingo electrónico de grandes dimensiones, para colgarlo en la pared de un salón social. El panel tiene unas dimensiones de 1 metro de ancho por 80 centímetros de alto, y está construido con la tapa de madera de un cajón de embalaje. En esta segunda parte, se finaliza el montaje del Bingo y se realizan pruebas de funcionamiento.

Rotulación

Para rotular los 90 números en el panel he construido una plantilla para centrar los números en cada cuadro, y otra para los números. El primer paso es rotular todos los números en la madera.

Rotular números

Una vez rotulados todos los números, con la ayuda de un pincel de punta fina, especial para la rotulación, se pinta el interior de los números. Yo utilicé esmalte metálico de color verde.

Pintar números

Mecanizado

A continuación se taladran los 90 agujeros para montar los diodos LED. Aunque el diodo es de 10 mm, es conveniente hacer el agujero a 9 mm y ajustar el hueco con la ayuda de una lima, o utilizando una pequeña fresa y un taladro de mano.

Mecanizado LED

Los diodos LED se colocan por la parte trasera del mural,  y se fijan con adhesivo termo fundible.

Pegado LED

Conexiones

Para cablear la matriz, hay que conectar los ánodos de los diodos LED de las 9 líneas (sus resistencias limitadoras), y los cátodos de las 10 columnas. Al final se conecta un cable de cinta plana para los cátodos (10 hilos) y otro para los ánodos (9 hilos). Es importante identificar la primera línea y la primera columna, conectando el hilo que lleva la marca roja en esta posición.

Matriz LED

Por finalizar, se monta un anclaje para la CPU y se fija el display y el pulsador en el mural. El conexionado es muy rápido, porque todas las conexiones se hacen con terminales y no es necesario utilizar el soldador.

Montaje CPU

Funcionamiento

Al conectar el panel aparece un texto en el display, mostrando la versión del firmware, y se iluminan los 90 diodos LED del panel durante unos segundos.

Bingo de pared

En el siguiente video se muestran todos los detalles de montaje y funcionamiento de este Bingo electrónico.
