Orientar cámara frontal
Mejorar la orientación de la cámara frontal, instalada en la estrella de un Mercedes clase C (W205). Se modifica el anclaje de la cámara, con el fin de que aparezca en la imagen alguna referencia del frontal del coche. Esta referencia es muy importante para calcular la distancia que hay entre coches, cuando se están haciendo maniobras de aparcamiento.
Todos los detalles de instalación de esta cámara, se detallan en esta entrada del blog:

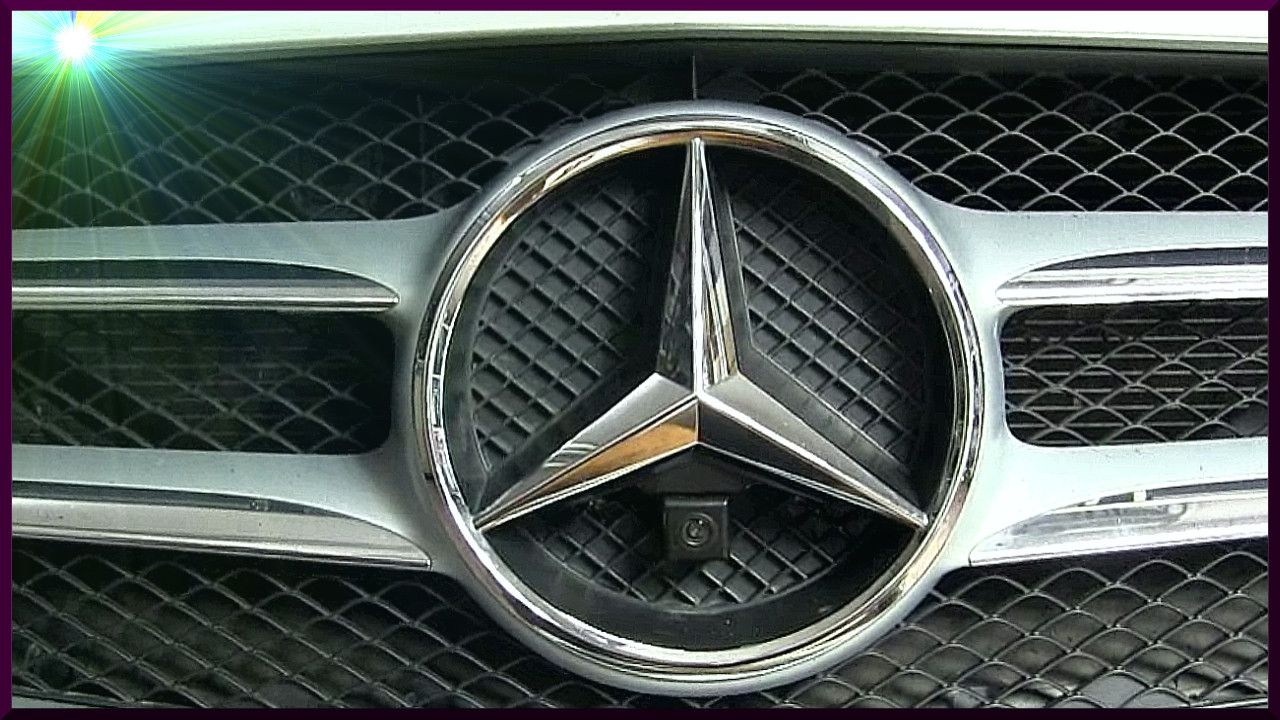

Cuando realicé la instalación de la cámara, pensaba que su soporte ya venía ajustado con su inclinación adecuada y sólo era necesario montarlo dentro del anagrama de Mercedes, la estrella.
Como puede apreciarse en la imagen anterior, en la pantalla no se ve ninguna referencia del frontal del coche (flechas amarillas). Como la óptica de la cámara es un ‘gran angular’, al acercarse se deforma la imagen y es muy difícil calcular las distancias cuando se está aparcando.
Ajuste del soporte

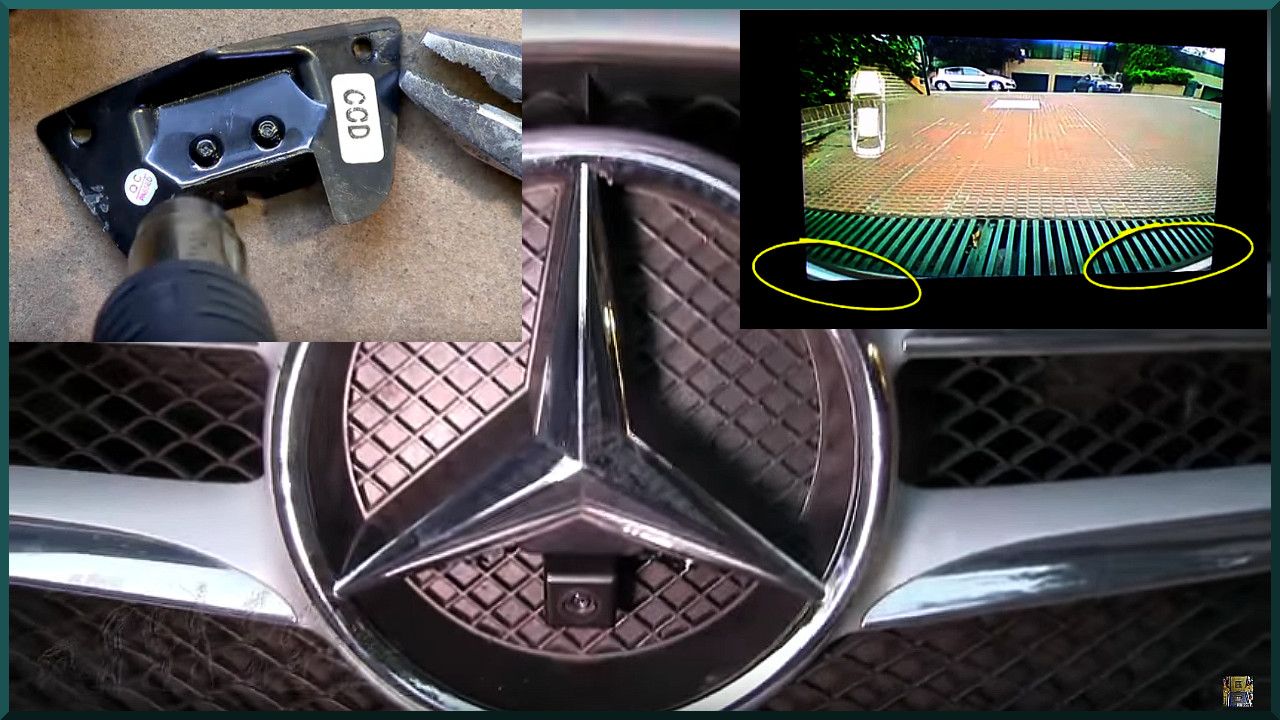

La solución más rápida y fácil, es desmontar el soporte de plástico de la cámara y modificarlo. Calentando la pieza de plástico con aire caliente y la ayuda de un alicate, es posible adaptar la inclinación del soporte para conseguir que la cámara apunte más abajo.
Una vez corregida la inclinación del soporte, ya aparece en el monitor una pequeña parte del frontal del coche (círculos amarillos en la imagen anterior).
Todos el proceso y detalles de este ajuste, los puedes ver en el siguiente video:
