Barra LED de señalización para bicicletas, con ATtiny

Construcción de una barra LED, para la señalización trasera en bicicletas, patinetes, etc. El circuito es muy simple y tiene muy pocos componentes electrónicos. Esta barra LED está construida con 5 LED de alta luminosidad, y está controlada con el pequeño procesador ATtiny (ATtiny 25/45/85 de 8 pines). La barra LED está alimentada con una batería de 3,7v (Li-Ion), pero también podría alimentarse con 2/3 pilas en serie de 1,5V.

Iluminación trasera en bicicletas

Luz trasera para bicicletasPor seguridad, cuando se circula con una bicicleta en zonas de baja luminosidad, es muy importante disponer de una buena iluminación trasera.  Por otra parte, es imprescindible señalizar cualquier cambio de dirección cuando se circula con tráfico. Como el ancho de una bicicleta es muy reducido, sólo se necesita un punto de luz, y es muy fácil integrar las luces de cambio de dirección construyendo una barra LED.

Luz intermitente secuencial



Al montar las luces de cambio de dirección junto con la iluminación trasera, es aconsejable que la identificación del sentido de giro sea clara, sin crear confusión por estar integradas en una sola barra. La mejor manera de hacerlo es creando una animación con las luces, igual que lo hacen algunos modelos de coche de alta gama.

Barra LED para señalización de bicicletas

El circuito de control está basado en el pequeño micro controlador ATtiny. Debido al número limitado de pines de conexión (8 pines), el modo de funcionamiento se determina en la fase de arranque. Así es necesario desconectar la alimentación del circuito cada vez que necesitemos cambiar su modo de funcionamiento: Luz trasera / Luz de dirección. Utilizando otro modelo de micro controlador con más pines, como el ATmega, se podrían integrar ambas funciones y ampliar el número de LED en la barra.

Programar el ATtiny

La programación del ATtiny se puede hacer con Arduino, mediante el interface ISP.

Programar ATtiny

Shield programador ATmega/ATtiny (ARDUINO)

Firmware

El código de programación de esta barra LED,  se puede descargar desde el siguiente enlace: Luz trasera para bicicletas

Construye una barra LED

Construcción de una barra de diodos LED de 8W, para mejorar la iluminación en una mesa de taller. Posibles alternativas a la hora de elegir el circuito driver de corriente más adecuado para los diodos LED. Detalles de funcionamiento y pruebas comparativas con 2 driver de corriente diferente.

Cambiar tubo fluorescente a LED, ampliando su haz luminoso

Construcción de la barra LED

Como soporte de la barra LED, se utiliza un perfil de aluminio en forma de ‘U’. El ancho del perfil es de 2,5 cms. y sus laterales de 2 cms. La longitud del perfil de aluminio es de 2 metros, pero se corta a 1,60 metros. En total se montan 8 diodos LED de 1W, separados 20 cms. entre ellos.

Soporte de aluminio para la barra LED

Los diodos LED se sueldan en una pequeña placa, que hace las funciones de soporte y disipador. Esta placa dispone de 6 contactos, 2 para soldar el diodo LED y otros 4 para realizar las conexiones. Antes de soldar los diodos LED, es importante aplicar pasta térmica en su base metálica y mantener el diodo presionado contra el soporte mientras se realiza la soldadura. Un buen contacto térmico es decisivo para no acortar la vida útil del diodo LED.

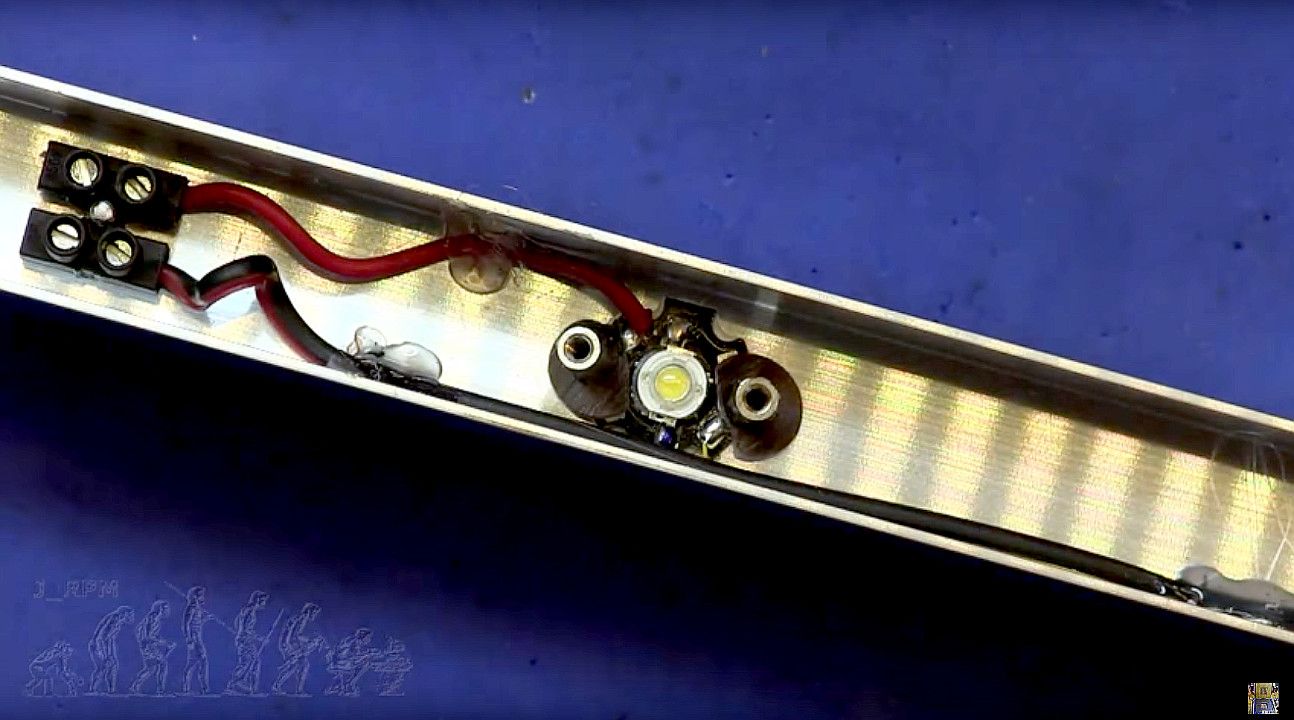

Detalles de conexión en la barra LED

Los soportes de cada diodo LED se fijan al perfil de aluminio, aplicando también pasta térmica, y se sujetan con dos tornillos de métrica 3. Para facilitar el apriete, se utilizan separadores metálicos de 1 cm de longitud en lugar de tuercas, y se intercala una arandela de material aislante para evitar contactos entre el separador/tuerca y los puntos de conexión del diodo LED. La conexión de los 8 diodos LED es en serie, conectando el anódo de un diodo con el cátodo del siguiente. El ánodo y cátodo libre de los diodos extremos, serán los puntos de conexión con el driver de corriente.

Driver de corriente constante

Los diodos LED utilizados en iluminación, deben estar alimentados con fuentes de corriente constante. De otra manera, las fluctuaciones de tensión en el suministro podrían ocasionar bajos rendimientos lumínicos cuando cae la tensión, o averías prematuras cuando se producen picos de sobretensión.

Componentes para la barra LED

Dependiendo de la tensión de suministro, ya que podría ser con baterías o con la red eléctrica, habrá que elegir el driver adecuado. En la siguiente imagen se muestra el esquema de dos tipos de driver de corriente, uno para funcionar a 12V y el otro para conectarlo a la red eléctrica.

Comparativa, controladores de corriente constante



La corriente de funcionamiento de los driver no es ajustable, viene prefijada de fábrica y hay que elegirla en función de la corriente de trabajo y el número de diodos LED en serie que se utilicen. En este caso, la corriente de los diodos LED es entre 250 y 300 mA. Este margen de corriente es la aconsejable por el fabricante para obtener un rendimiento lumínico adecuado, sin acortar la vida útil del diodo. Como es lógico, si los diodos los hacemos funcionar con su corriente mínima aconsejable (250 mA), se calentarán menos los diodos LED y se asegura su vida útil.

Medida de la corriente en la barra LED

A pesar de que la corriente de trabajo de un driver de corriente comercial no es ajustable, se puede modificar sustituyendo el valor de alguno de sus componentes. En ambos esquemas, el ajuste de corriente lo determinan el valor de una resistencia.

Modificar la corriente del driver

Esta barra LED se va a utilizar conectada a la red eléctrica, y se modifica el circuito para fijar la corriente de trabajo a 250 mA. La modificación consiste en eliminar la resistencia RS2 de 4,7 ohmios del circuito (ver imagen anterior).

Todos los detalles de montaje y ajustes, se muestran en el siguiente video:
