Se trata de un monitor de video SAMSUNG, modelo 223BW, de 21,6 pulgadas, formato 16:10 y resolución 1680×1050.
Síntomas de la avería
Cuando se conecta la alimentación aparece la imagen en la pantalla, y a los pocos segundos se apaga. Aunque se espere un rato, el monitor ya no enciende, pero el pulsador de encendido permanece iluminado. Si se apaga y enciende accionando el pulsador, al cabo de varios intentos ya funciona. Otro detalle a tener en cuenta, es que se escucha un pitido de alta frecuencia cuando se enciende la pantalla.
Teniendo en cuenta estos síntomas, es muy fácil que esta avería la esté provocondo la fuente de alimentación. El silbido que se escucha cuando se enciende el monitor lo podrían estar produciendo los transformadores de ferrita, debido a una falta de filtrado en la tensión continua que alimenta a sus transistores de potencia (circuito PWM de la fuente conmutada). Lo más probable es que tenga alguno o varios condensadores electrolíticos en mal estado, ya que este fallo es muy común en las fuentes conmutadas.
Reparación
Se desmonta el monitor, para acceder al módulo que incluye la fuente de alimentación. Nada más dar la vuelta al PCB, se observan varios condensadores electrolíticos reventados.
Se desmontan todos los condensadores visualmente defectuosos, y se comprueban los demás en el mismo PCB, con la ayuda de un medidor ESR.
IMPORTANTE: Descargar los condensadores electrolíticos antes de medirlos
Todos los condensadores electrolíticos defectuosos se tienen que sustituir por otros que tengan la misma capacidad y tensión, como mínimo. Es importante utilizar condensadores electrolíticos de baja resistencia serie (ESR), especialmente diseñados para trabajar en fuentes conmutadas. No es lo mismo absorber picos de tensión 100 veces por segundo (fuente de alimentación convencional), que hacerlo casi mil veces más rápido (fuente conmutada).
Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.
Ahora también puedes encargar trabajos 3D, mecanizados con CNC y fabricación de cajas metálicas o de plástico inyectado.
Después hice un mural de madera, y cambié los pulsadores por otros de gran tamaño, pudiendo controlar todo desde un PC mediante un software hecho a medida.
Con el software Reflejos.exe es posible controlar los tiempos, mostrar los intervalos entre pulsaciones, modificar las secuencias de los pulsadores, almacenar los tiempos de hasta 25 jugadores y mostrar su progresión mediante gráficas.
Posteriormente hice un reloj LED con tecnología SMD, diseñando los PCB’s de la CPU y los dígitos numéricos. El PCB de control del reloj lo hice pensando en una placa de desarrollo, igual que Arduino, montando conectores en todos los pines del microcontrolador. La CPU del reloj está construída con el microcontrolador AT89S52, el mismo microcontralador que utilicé en el primer Entrenador de Reflejos que hice, pero con encapsulado SMD.
En esta ocasión he actualizado el firmware del Entrenador de Reflejos y el software de control, para adaptarlos a esta nueva CPU y mejorar su operatividad. El nuevo montaje también es diferente, más enfocado a la rehabilitación y coordinación de movimientos que al juego. En este caso, los 6 pulsadores se pueden accionar con las manos y con los pies, y la conexión entre la CPU y el software de control es inalámbrica, utilizando el módulo Bluetooth HC-05.
Nuevo esquema del Entrenador de Reflejos
Este es el nuevo esquema del Entrenador de Reflejos, con todas las conexiones adaptas al PCB del Reloj:
Debido a la gran versatilidad de este PCB, en la adaptación no ha sido necesario cortar ninguna pista del circuito impreso ni hacer puentes entre ellas. Este PCB ya dispone de terminales de conexión para todos los periféricos que se necesitan conectar: los LED de señalización, los pulsadores, el display LCD y el módulo Bluetooth. El avisador acústico ya se utilizaba con el reloj, y va montado en el mismo PCB.
Para la señalización óptica de los pulsadores he utilizado 2 LED SMD blancos por pulsador, en paralelo y alimentados a 5V, intercalando en serie una resistencia limitadora de 220 Ohmios en cada LED. Así la corriente máxima de cada LED es de aproximadamente 10mA. Con el fin de proteger la alimentación frente a un posible cortocircuito en el cableado, los 5 voltios que van hacia los pulsadores se alimentan de dos hilos diferentes, cada línea alimenta 3 pulsadores, y cada uno de estos hilos limita el consumo máximo intercalando una resistencia de 22 Ohmios en serie.
Para alimentar todo el conjunto he utilizado un conector microUSB. Así es posible utilizar cualquier cargador USB que tengamos disponible en casa. El consumo máximo de todo el circuito es inferior a 200mA.
La programación y actualización del firmware del microcontrolador AT89S52 se realiza una vez montados todos los componentes en la placa, a través del conector ICSP. Lo ideal sería utilizar un programador ICSP comercial, pero si no lo tienes, podrías convertir en un momento un módulo Arduino en programador ICSP:

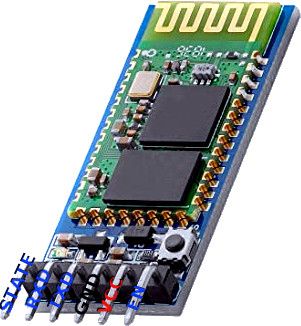

El módulo Bluetooth HC-05 hay que configurarlo antes de montarlo en la CPU.
Para su configuración es necesario conectarlo a través de un interface serie con un PC, y con cualquier software Terminal y mediante comandos AT configurar su modo de funcionamiento como esclavo, y la velocidad a 57600 bps. Si se quiere, también se pueden modificar el nombre del dispositivo y su PIN de acceso a la conexión. La manera más fácil de configurar todo esto es a través de Arduino, utilizando su interface de comunicaciones serie para enviar los comandos AT al módulo HC-05 y configurarlo.
Al principio del código de configuración del módulo HC-05 he anotado los comandos AT más importantes, así como el modo de entrar en modo comandos AT. Dependiendo del tipo de módulo HC-05, el acceso a modo comandos es diferente, porque algunos módulos llevan un pulsador y otros no.
Actualmente hay muchas empresas que se dedican a fabricar circuitos impresos (PCB), pero no en todas podemos conseguir pequeñas tiradas a buen precio. Por suerte, ahora disponemos de Internet y es mucho más fácil que antes. Podemos buscar empresas en cualquier parte del mundo, y es más fácil encontrar un fabricante que haga nuestros prototipos (PCB) a buen precio. Una de las empresas más grandes del sector es PCBWay.
Ahora también puedes encargar trabajos 3D, mecanizados con CNC y fabricación de cajas metálicas o de plástico inyectado.
En más de una ocasión me han preguntado si es mejor utilizar el estaño en pasta para soldar los componentes SMD. Está claro que para un fabricante la respuesta sería muy clara, porque la soldadura en pasta permite abaratar los costes de producción, y además es posible reducir el tamaño de los dispositivos electrónicos al máximo.
Para las reparaciones y pequeños montajes, yo nunca he utilizado el estaño en pasta. En todas las reparaciones que se puedan hacer a mano, siempre he utilizado estaño en hilo y un soldador resistivo convencional. Lo más importante es elegir la punta del soldador, y el estaño más adecuados a la soldadura que se tenga que realizar. Con esto me refiero al diámetro y aleación del estaño, el tamaño de la punta del soldador, su temperatura, y el uso de flux en en algunos casos.
Para hacer una prueba práctica, soldé un chip TQFP de 44 pines junto con 3 componentes SMD, en un PCB nuevo. Utilicé pasta de soldadura especial para utilizar con máscara (muy densa para dosificar con una jeringuilla), y una placa de calor de 400W.
La temperatura de esta placa es suficiente para fundir el estaño en pasta, y la temperatura máxima que pude medir en la superficie del circuito integrado fue de 210ºC.
Máscara (Stencil) con CNC
Como es muy complicado aplicar la pasta de soldar en un chip de 44 pines, con la ayuda de la CNC hice una máscara (Stencil). Como material utilicé una plancha de cobre de 0,2 mm de espesor, y para los otros 3 componentes SMD apliqué la pasta de soldar a mano.
Para hacer las perforaciones en la máscara con la CNC, tomé todas las medidas del Datasheet del fabricante del chip, y las dibujé en el software SketchUp. Los cortes en la CNC los hice con una punta de grabado de 0,3mm., tamaño ligeramente inferior a las perforaciones de 0,4 mm.
Resultado final
El funcionamiento de la plancha de calor fué bastante bueno, pero el exceso de pasta provocó que apareciesen bolas de estaño encima de los pines del circuito integrado… quizás tendría que haber reducido el ancho de las perforaciones de la máscara TQFP44 que hice con la CNC. El exceso de estaño lo tuve que retirar al final con un soldador convencional, malla de desoldar y flux en gel.
También había un exceso de pasta en los demás componentes en los que apliqué la pasta de soldar con una pequeña espátula. Al ser una pasta bastante densa, no se puede utilizar una jeringilla, y es bastante complicado dosificar la pasta con una espátula.
Aunque resutado final de la soldadura con pasta es bueno, sigo pensando que me habría costado menos tiempo soldar todo a mano.
