Reparación del soldador de calentamiento rápido, modelo T12-Q17. El soldador calienta a máxima temperatura, a pesar de que el regulador de temperatura actúa al mover su ajuste.
Avería y solución
El soldador para electrónica T12-Q17 dispone de una conexión a tierra, la cuál conecta la toma de tierra del enchufe con el circuito de control del soldador (PCB).
A pesar de que siempre he tenido la precaución de mantener desenchufados los equipos cuando los estoy reparando, cometí el error de no hacerlo en una ocasión, debido a un mal acceso con la toma de enchufe… y simplemente lo desconecté utilizando su interruptor. La mala suerte es que dicho interruptor sólo cortaba un polo de la red, y este coincidía con el neutro y no la fase. Al poner en contacto la punta del soldador con una pista del PCB, la cuál no estaba aislada de la red eléctrica, se produjo una derivación a tierra a través del soldador y saltó la protección diferencial del cuadro eléctrico. A partir de ese momento, el circuito de control de temperatura del soldador dejó de funcionar, manteniendo el soldador alimentado de forma permanente y al máximo.
Por suerte, el transistor MOS-FET que controla la alimentación del soldador se puso en cortocircuito, y así protegió al resto del circuito de un exceso de tensión.

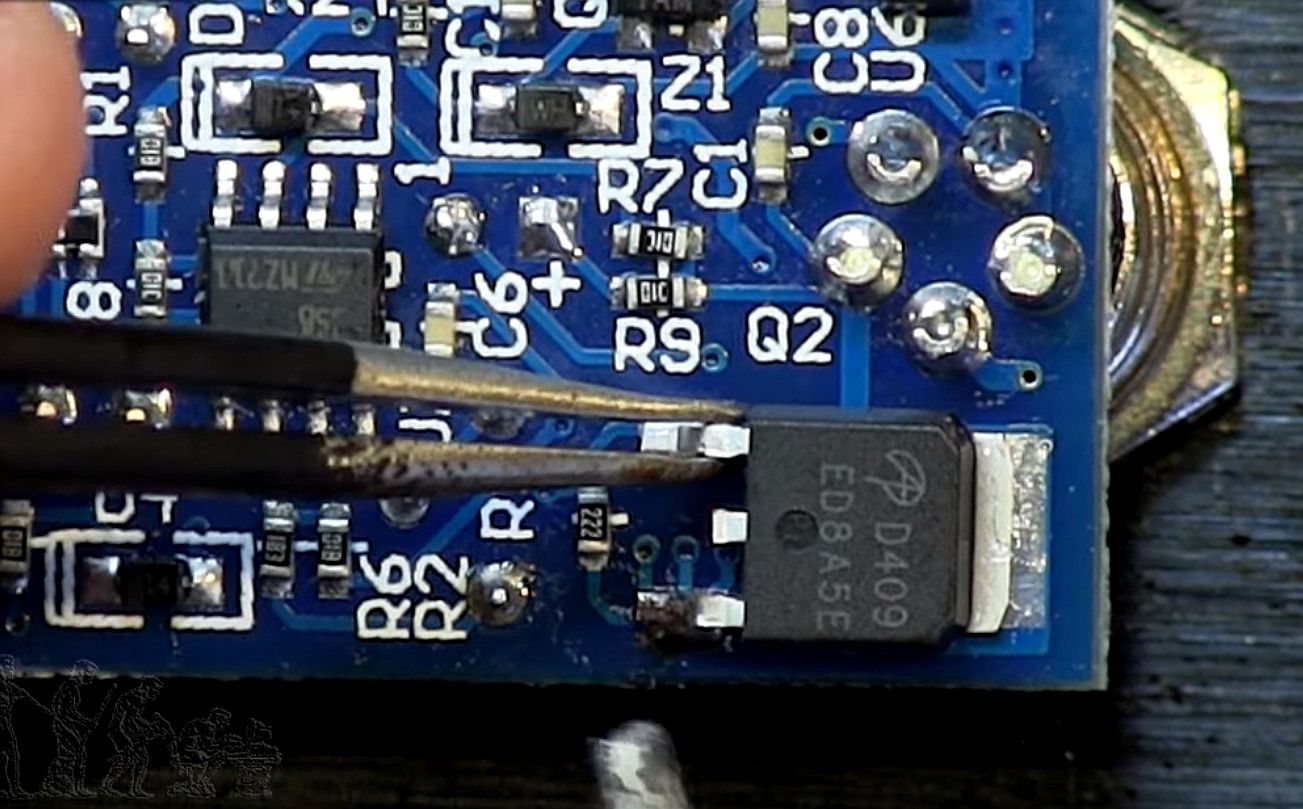

Sustituyendo el transistor AOD409, se solucionó la avería.
