Construcción de un temporizador para la insoladora. Como este programador es programable entre 1 segundo y 100 minutos, no lo he integrado dentro de la insoladora. Así es posible utilizarlo para temporizar cualquier dispositivo que vaya conectado a la red eléctrica.
Este temporizador está construido con el micro-controlador AT89S52 y se puede programar sin desmontarlo de la placa de circuito impreso, utilizando el interface ICSP . Si no dispones de un programador, puedes hacerlo con Arduino.
Firmware
El archivo necesario para programar el micro-controlador AT89S52 de este temporizador digital, puedes descargarlo desde el siguiente enlace:
Esquema
Este circuito se alimenta con una tensión continua de 5V. Podría utilizarse cualquier fuente de alimentación convencional o cargador de un dispositivo móvil. Al final he decidido incorporar en este montaje una pequeña fuente de alimentación conmutada de 5V, ya que son muy baratas y se pueden integrar muy bien dentro del mismo circuito impreso del temporizador.
Para el control de salida de tensión he utilizado un relé controlado por un transistor. De esta manera no habrá problemas con el tipo de carga, resistiva o reactiva, ni la potencia a conectar. Sólo habrá que elegir el relé más adecuado a la corriente máxima que necesitemos controlar.
Circuito impreso
El circuito impreso lo puedes realizar siguiendo el proceso que más te convenga, por transferencia desde el papel con la plancha o utilizando una placa de circuito impreso fotosensible. A continuación os dejo la imagen del circuito impreso, tanto en positivo como en negativo, con el tamaño adecuado para imprimir a escala 1:1, utilizando papel o transparencia de tamaño A4.
Hay que tener cuidado al hacer el contacto y no ponerlo al revés… las letras se tienen que leer mirando la cara del cobre (cara de soldaduras)
Montaje
El montaje de los componentes en el circuito impreso es muy sencillo, son muy pocos componentes y ninguno de ellos es SMD (montaje superficial). Sólo hay que prestar atención al colocar en su posición algunos componentes: condensadores electrolíticos, diodo, transistores, circuito integrado y zumbador.
Con el fin de facilitar el montaje y no confundir las conexiones del circuito impreso con el display, os dejo el siguiente esquema de montaje:
Instrucciones de funcionamiento

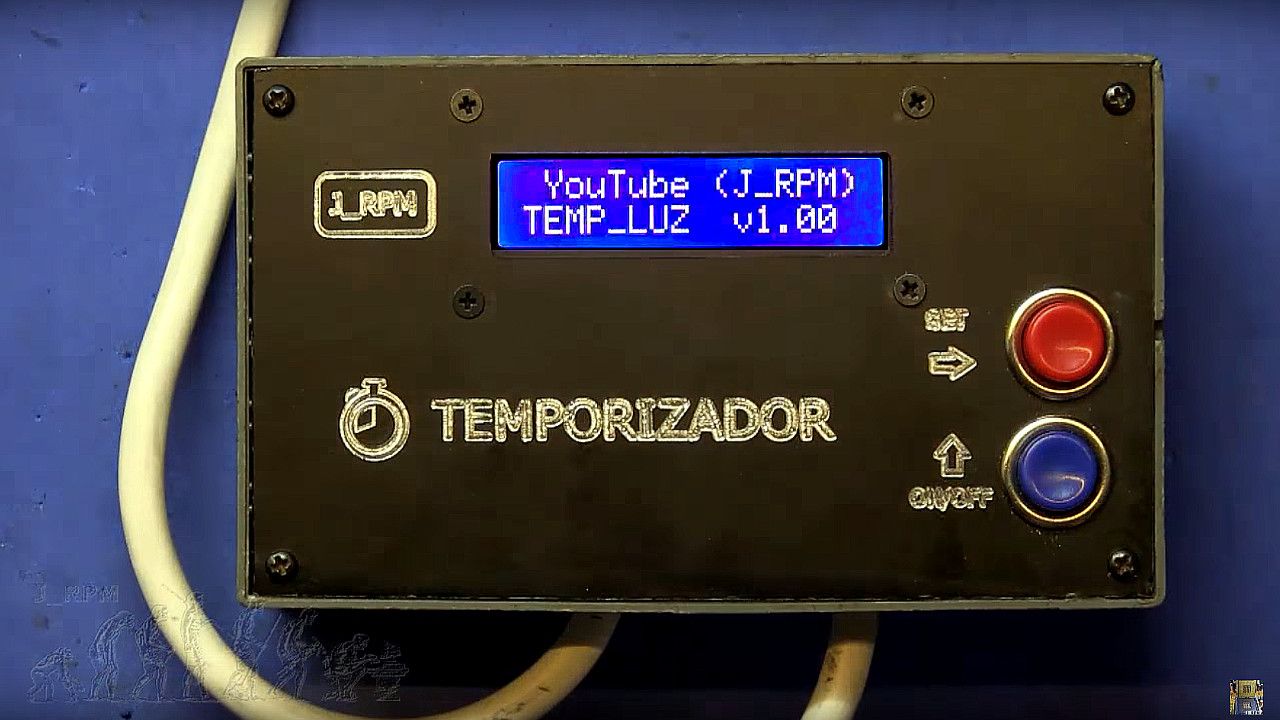

Este temporizador digital es programable entre 1 segundo y 100 minutos, pero siempre arranca con un tiempo prefijado de 5 minutos. Al conectar la alimentación, lo primero que aparecerá es la versión del firmware.
A continuación aparece la pantalla EDICIÓN con el valor por defecto de 5 minutos.
Modo: EDICIÓN
El cursor parpadea en la posición en la que puede modificarse el valor , mediante la pulsación del botón rotulado con la flecha hacia arriba (ON/OFF).
El botón con la flecha hacia la derecha (SET), desplaza el cursor al siguiente dígito y almacena el valor anterior. Si no se quiere cambiar el tiempo que muestra el display, sólo hay que ir pulsando el botón SET hasta que desaparezca el cursor por la derecha y salga del modo edición.
Modo: FUNCIONAMIENTO
Cuando el temporizador está en modo FUNCIONAMIENTO, en la línea superior del display se muestra la posición del contacto del relé de forma gráfica. Pulsando el botón ON/OFF se alterna el arranque y parada del tiempo.
Si se detiene el tiempo antes de finalizar la cuenta -tiempo prefijado a la derecha de la línea inferior del display- se guarda el valor del tiempo contabilizado hasta el momento, pudiendo continuar la cuenta con la siguiente pulsación. El valor de tiempo prefijado se puede modificar en cualquier momento pulsando el botón SET, pero teniendo en cuenta que el temporizador tendrá que estar parado.
El botón SET con el cronómetro en marcha no actúa
