Reparación de un sistema de iluminación de seguridad automática, controlada por un sensor PIR (volumétrico) y un sensor de luz. Este equipo está fabricado por la empresa UNIVERSAL (USA), y es el modelo HE-100X. El problema que tenía, es que la luz se quedaba encendida de forma permanente y no respondían sus controles.
Reparación
Al acceder al interior, se comprueba que el circuito de control está construido con electrónica convencional (sin micro-controlador). Este circuito realiza todas las maniobras de control a partir de un cuádruple amplificador operacional, 4 puertas NAND y algunos transistores.

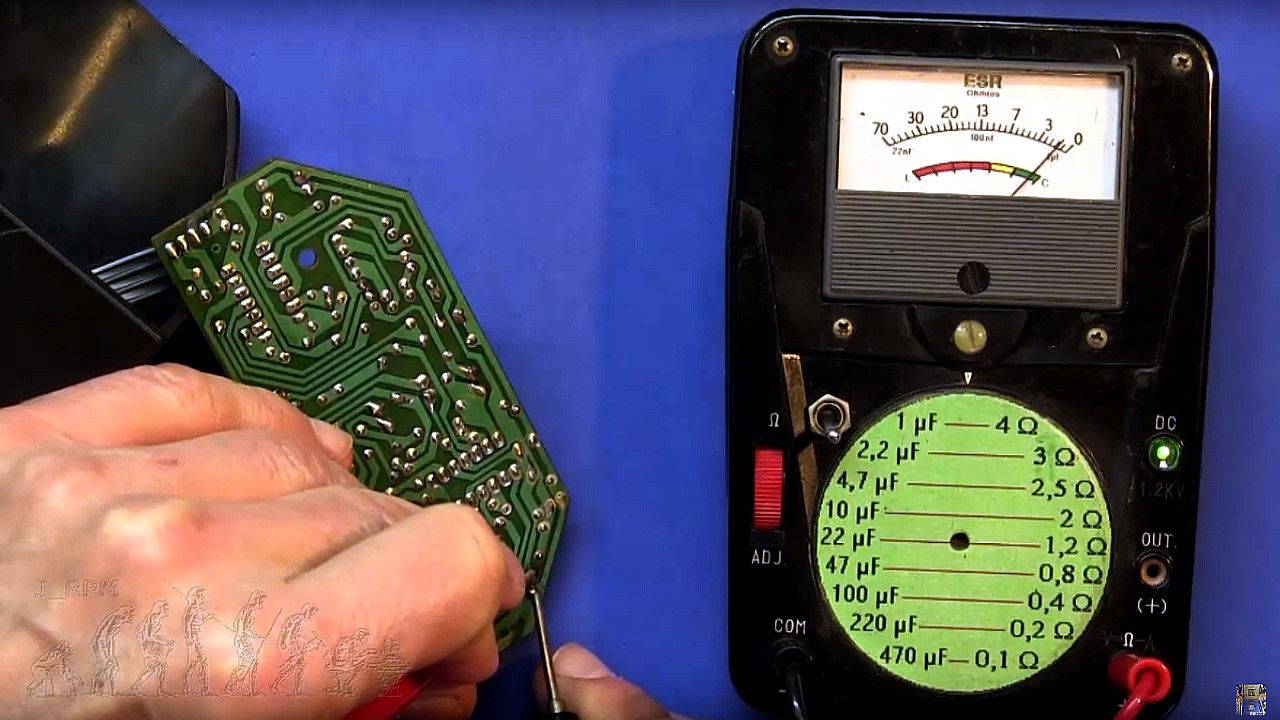

Debido a que las temporizaciones se realizan en función de la constante de tiempo de circuitos RC, se sospecha que el problema puede venir de algún condensador electrolítico en mal estado. Al no disponer de esquema, se mide la ESR (Resistencia Serie Equivalente) de los 7 condensadores electrolíticos que contiene este circuito, con la ayuda de un medidor ESR.
Con este medidor ESR no es necesario desoldar los condensadores del circuito impreso, lo cuál agiliza mucho el proceso de comprobación. Al comprobar que la mayoría de los condensadores electrolíticos tienen un valor ESR superior al normal, se decide sustituir todos los condensadores electrolíticos. Otra modificación que se hace en la placa, es sustituir el ajuste del tiempo de retardo por una resistencia fija, ajustando el tiempo a 15 segundos. De esta manera se fija el retardo al tiempo que estaba ajustado, evitando posibles fallos por mal contacto del cursor de la resistencia ajustable.
En el siguiente video se puede ver todo el proceso de reparación y pruebas.
