Construcción de un flexo LED de 3W para el automóvil (12/24 VDC). El ciruito de control está basado en el módulo Set Down Converter MP1584, de alto rendimiento (90% aprox.) y puede alimentarse con 12 o 24V a través de un conector de tipo mechero. El circuito de control do tensión del MP1584 se modifica, adaptándolo a las necesidades del diodo LED que se utiliza. De esta manera es posible controlar la cantidad de luz que suministra el diodo LED (Dimmer), sin permitir que se pueda sobrepasar la corriente máxima del diodo.
Construcción del flexo
Para fabricar el flexo vamos a construir una espiral con alambre o cobre, yo he utilizado hilo de cobre de 1,3 mm. Con la ayuda de una varilla roscada de 6 mm, se arrolla el cobre, de esta manera quedará en su interior el hueco suficiente para introducir los 2 hilos de alimentación y el alambre tensor, imprescindible para dar rigidez al flexo. El espiral de cobre se protege con macarrón termo-retráctil de 10 mm.
La carcasa/soporte del LED se construye utilizando un tirador de aluminio, cortándolo por la mitad para construir así una caja. Los laterales se cierran con dos trozos de metacrilato, pegados en el lateral de la tapa superior con adhesivo de 2 componentes (Araldit, Nural).
Control de brillo
Este flexo se construye con un diodo LED de 3W, el cuál funciona con una corriente nominal de 300 mA. Para conseguir que en este flexo sea regulable su luz, calculamos la tensión mínima de encendido del diodo LED y su tensión nominal de funcionamiento. El circuito de control del LED está construido con el módulo MP1584 (Step-Down Converter). Este módulo puede funcionar con tensiones de entrada entre 4,5 y 28 VDC. De esta manera el flexo puede utilizarse en vehículos de 12 y 24 V, ya que su tensión de salida no depende de la tensión de entrada.
Tensión mínima del LED

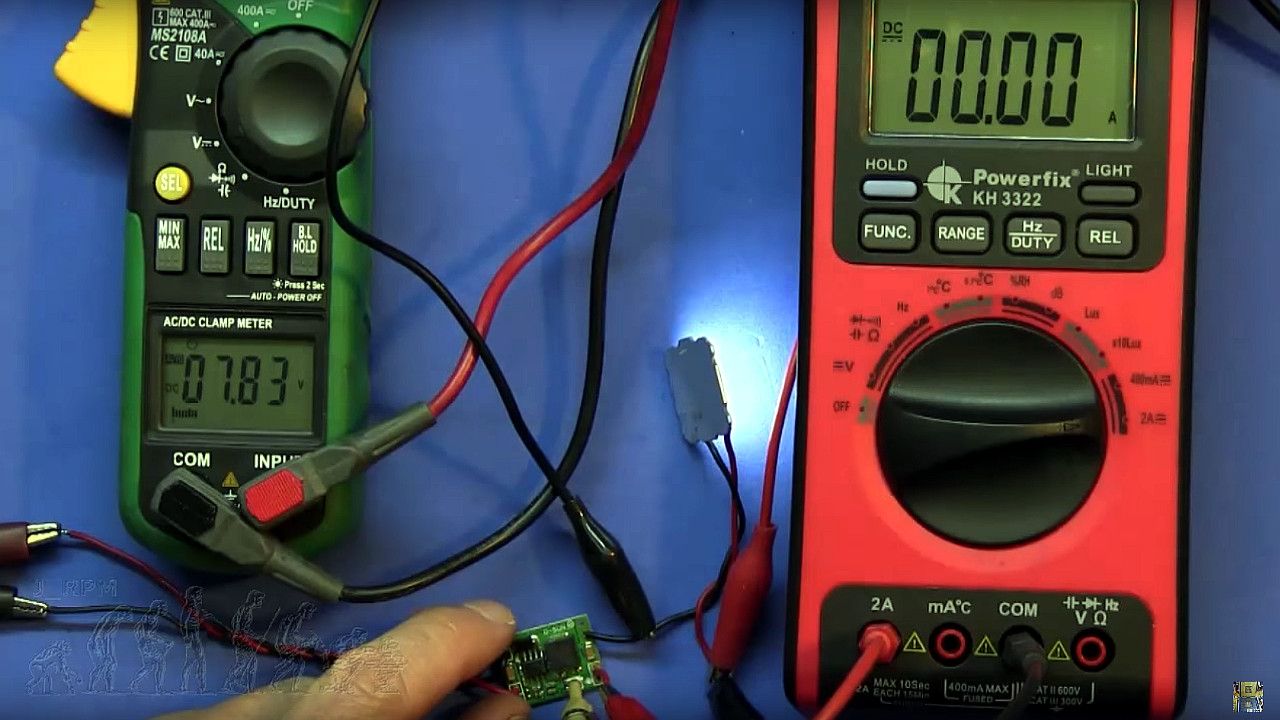

Ponemos el ajuste de tensión de salida del módulo MP1584 al mínimo y vamos subiendo la tensión de salida hasta que el diodo LED comience a iluminar (umbral de encendido). Este valor de tensión es el que utilizaremos como referencia, para calcular el valor de la resistencia con el brillo ajustado al mínimo.
Tensión nominal del LED
Intercalando un amperímetro entre la salida del módulo de control y el diodo LED, ajustamos la tensión de salida hasta medir los 300 mA de consumo. En este caso medimos una tensión de 10,09 voltios, y esta será la tensión máxima que debería entregar el módulo MP1584 cuando el brillo esté ajustado al máximo.
Esquema
Una vez conocidos los valores mínimo y máximo que necesitamos para regular el brillo, calculamos los valores de la resistencia y potenciómetro que debemos utilizar. Sustituimos la resistencia ajustable del circuito MP1584 (150 K) por una resistencia de 68 K en serie con un potenciómetro de 20 K.
Montaje
A continuación se puede ver el aspecto del interior de este flexo LED. El circuito impreso está sujeto con cinta adhesiva de doble cara, intercalando un aislante entre el aluminio y la placa. El potenciómetro también está sujeto a la caja de la misma forma, pero reforzado con adhesivo termo-fundible.
