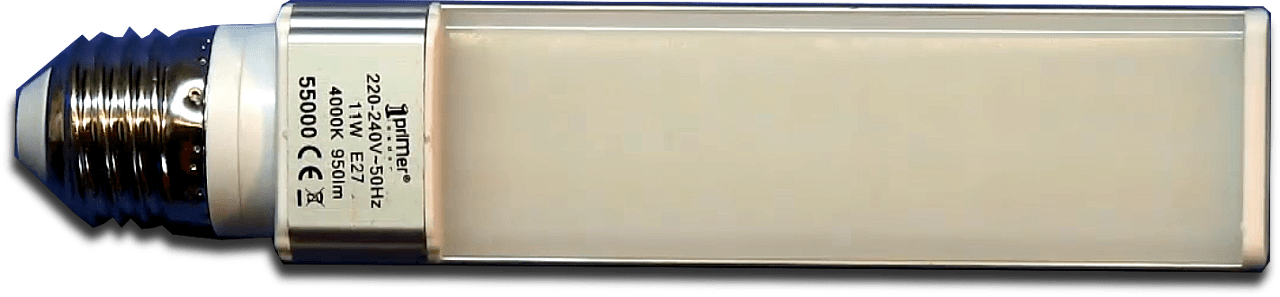

RECICLAR vs REPARAR: Si tienes unos conocimientos mínimos de electrónica y te deja de funcionar una lámpara LED, te puede salir muy rentable repararla. En caso que no lo consigas, lo normal es recuperar algunos componentes o llevarla a un punto limpio… y en ningún caso tirarla a la basura junto con los residuos orgánicos. Por desgracia, si tuvieras que llevar una lámpara LED a un taller para que la repararen, el precio de la mano de obra te podría costar más que comprar una lámpara nueva. En este caso vamos a seguir el proceso de reparación de una lámpara LED, recogida de un contenedor de reciclado.
Cable de prueba
Con el fin de evitar un posible cortocircuito, es conveniente utilizar un cable de prueba cuando vamos a conectar una lámpara de la que desconocemos su origen. Como la lámpara que vamos a comprobar consume sólo 11W, si conectamos una resistencia en serie con la lámpara, protegeremos la línea eléctrica sin afectar a su funcionamiento. En este caso utilicé una resistencia de 1,5 ohmios, vitrificada de 20W.
Proceso de la reparación
Lo primero que hacemos es comprobar si le llega tensión a la serie de diodos LED. En este caso medimos 30V, tensión insuficiente para encender los 24 diodos LED en serie que lleva esta lámpara. Esto nos lleva a pensar que el problema está en la fuente de alimentación, balastro de encendido de la lámpara LED.
A continuación medimos la tensión en bornas del primer condensador de filtro. Como la tensión de la red es de 230 VAC, la tensión que deberíamos medir en este condensador debería superar los 300 VDC, pero apenas medimos 206 V. Esto nos lleva a sospechar del mal estado del condensador de filtro.
A pesar de que el problema de encendido de la lámpara está localizado en el primer condensador de filtro, comprobamos el estado de los dos condensadores electrolíticos que lleva esta fuente, el de entrada y el de salida. Medimos la resistencia serie equivalente (ESR), obteniendo unos valores excesivamente altos en ambos condensadores.
Se sustituyen los dos condensadores por otros nuevos, y así la lámpara vuelve a funcionar.
Puedes seguir todo el procesa de esta reparación en el siguiente video.
