Construcción de un programador serie (ICSP) utilizando Arduino. Si no disponemos de un programador, esta es la solución más barata. Sin embargo, tanto el código de Arduino como el software de programación, son específicos para programar el micro-controlador AT89S51/AT89S52… y no sirven para programar cualquier otro modelo.
AT89S52
FICHEROS
En la página del autor del proyecto: TIKTAK’S PROJECTS , encontrarás además de la información de este proyecto, el link de acceso directo a la descarga de los archivos que necesitas. El fichero que debes cargar a tu Arduino para que funcione como programador, y el programa que necesitarás para exportar el archivo hexadecimal (firmware) hacia el micro-controlador AT89S51/AT89S52.
3 de Marzo de 2020
Miguel Berezosky me informa en un comentario que los archivos no los puede descargar. Como el autor de este proyecto parece que los ha eliminado en su alojamiento DropBox, los he subido a mi cuenta para que los podáis descargar:
He creído conveniente incorporar esta información en el blog, con el fin de ampliar un poco más los detalles de funcionamiento de este programador, y también porque en este canal tenéis otros proyectos en los que se utiliza el mismo tipo de micro-controlador. Si eres aficionado a la electrónica y no dispones de un programador, este montaje te podría ser de mucha utilidad.
Montaje ICSP
Si quieres fabricarte un programador ICSP (In-Circuit Serial Programming) , solo necesitarás una placa de Arduino -no importa el modelo- y montar el circuito que se muestra a continuación:
Esquema ICSP
El ejemplo siguiente muestra cómo puedes programar un circuito, en el que ya existe una entrada para su programación en serie:
ISP (In-system programming)
ICSP (In-Circuit Serial Programming)
Programador ICSP
INCONVENIENTES
Existen algunas limitaciones y desventajas si comparamos este programador con otro de tipo convencional. La primera y más importante, es que el software NO permite verificar la integridad de lo que se ha grabado. Si existiera algún error durante la escritura, el software no lo detectaría. En estos casos, lo normal es que el dispositivo programado no llegara a funcionar, pero dependiendo del tipo de error, podría funcionar de manera defectuosa.
La segunda no es tan importante, pero ha tardado 4 minutos en programar los 6.813 bytes del fichero con el que he realizado las pruebas. Con un programador convencional el proceso completo: borrado, escritura y comprobación, se realiza en algo menos de 13 segundos.
Recopilación de todos los videos relacionados con el reloj LED (FC-209), explicando por encima lo que se puede encontrar en cada uno de ellos. Además se presenta la última actualización del firmware, tanto para el kit FC-209 como para el reloj de pared. También se crean ambas versiones de firmware con los textos en inglés.
Se describe el montaje del kit de reloj en una carcasa de plástico semitransparente, en la cual se alberga una batería de litio (recuperada de un PC), con el fin de alimentar el reloj de forma autónoma. Se empieza describiendo con el esquema y de forma básica el funcionamiento del reloj. Posteriormente se explica el funcionamiento del módulo ‘Step Up’, utilizado para elevar la tensión de la batería de litio y conseguir los 5V estabilizados que alimentan el reloj. También se instala un módulo de carga TP4056 con protección, el cual se explicó con detalles entre el video Power Bank #1 y Linterna LED #2 – MEJORAS. Se mide el consumo del reloj, y se calcula la autonomía máxima de la batería, a partir de su capacidad. Finalmente se muestra la construcción de la serigrafía frontal, realizada con una CNC y se describe el funcionamiento y ajustes de este kit de reloj, utilizando el firmware con el que viene programado el reloj de fábrica.
Se realiza un nuevo firmware para sustituirlo por el que viene instalado de fábrica, es la versión 1. Después de realizar un estudio de todo el hardware, se decide elevar la frecuencia del reloj de cuarzo, y sustituir el sensor de temperatura original DS18B20, por otro de mayor precisión. Al realizar estos cambios, la versión 1 del firmware no es compatible con el kit original, porque sería necesario sustituir estos dos componentes. Posteriormente se detalla a fondo el funcionamiento del chip DS1302, RTC o reloj en tiempo real, y se explica el proceso a seguir para reprogramar el micro-controlador utilizando el puerto ICSP (In-Circuit Serial Programming) que incorpora dicho kit. Finalmente se detallan todas las funciones y mejoras incorporadas en el nuevo firmware, explicando el modo de configuración y su funcionamiento.
Se actualiza el firmware anterior, incorporando la posibilidad de que el reloj realice el cambio automático de la hora inverno/verano. Esta es la versión 2, y tampoco es compatible con el kit original. Se analiza a fondo el funcionamiento y comunicaciones entre el sensor de temperatura y el micro-controlador, comparando las diferencias que existen entre el sensor original DS18B20 y el instalado. Finalmente se calibra el sensor de temperatura mediante el menú de configuración y se detalla el proceso que sigue el reloj cuando tiene que actualizar la hora, estando apagado y encendido, comprobando también su funcionamiento.
Se actualiza de nuevo el firmware, incorporando la posibilidad de programar las horas en las que el display reduce su brillo. Con esto se evitan las molestias por exceso de iluminación, cuando se utiliza como despertador en una habitación oscura. Esta es la versión 3, y tampoco es compatible con el kit original. Se realizan de nuevo medidas de consumo del reloj, pero ahora con bajo brillo, y se calcula el incremento de la autonomía de su batería, debido a la reducción del consumo.
Debido a las numerosas peticiones que recibo, realizo un nuevo firmware totalmente compatible con el kit de reloj FC-209. Esta es la versión 4, y es la primera que se puede utilizar con el kit original. A pesar de que el sensor de temperatura original es menos preciso, con el DS18B20 se amplía el rango de medidas, pudiendo mostrar temperaturas entre -10 y 125ºC. Como existe la posibilidad de sustituir el chip de temperatura por otro externo con encapsulado metálico, es posible utilizar un sensor externo para medir la temperatura de componentes electrónicos o fluidos.
Se incorpora la posibilidad de utilizar el kit FC-209 como reloj o cronómetro. La opción de cronómetro se debe habilitar pulsando el botón central MODE, en la fase de arranque. En caso de no tocar nada, el módulo arrancará en modo reloj y tendrá las mismas funciones que tenía en la versión anterior, versión 4. Esta es la versión 5, y también es compatible con el kit FC-209. Una vez que se entra en el modo cronómetro, es posible configurar el modo del contador, pudiendo contar el tiempo hacia delante o hacia atrás. La resolución del cronómetro es de centésimas de segundos, mostrando este valor al final, en modo alterno cuando se detiene la cuenta.
Se muestra un nuevo diseño de reloj, utilizando las mismas características del kit FC-209, pero ampliando su tamaño para que pueda utilizarse como reloj de pared. Este firmware NO es compatible con el kit de reloj FC-209. Esta es la versión 6, exclusiva para este modelo de reloj, pero funciona exactamente igual que la versión 5 en el kit FC-209.
Al ampliar de tamaño el display, es mejor construir todo el frontal con diodos LED, en lugar de utilizar display’s de 7 segmentos. Con este aumento de tamaño se acentúa el efecto de parpadeo, provocado por la baja velocidad del procesador, por lo que se aumenta la frecuencia del cristal de cuarzo, igual que se hizo en las 3 primeras versiones del firmware, pero en este caso se mantiene el mismo modelo de sensor de temperatura. Otra modificación, es el uso de una batería recargable en lugar de la pila de botón. En este firmware se habilita el control de carga de la batería tampón, a través del chip DS1302. Para poder alimentar más de dos diodos en serie, como es el caso, se necesita subir la tensión de alimentación por encima de 5V, por lo que también se necesita instalar un módulo Step-UP.
En el video se muestran los detalles de construcción del circuito impreso que se necesita, así como el ensamblado de los diodos led en el frontal y sus cableados. Finalmente se realizan las pruebas de funcionamiento.
Se construye la carcasa frontal del reloj de pared, y se monta un anclaje para poder colgarlo. También se muestra el grabado de la serigrafía y mecanizado del frontal, realizado todo con una CNC. Luego se pinta la serigrafía, y se muestra el reloj ya colgado y funcionando.
Se utiliza un nuevo kit de reloj, para poder utilizarlo principalmente como medidor de temperatura de componentes electrónicos y fluidos. Se sustituye el chip de temperatura original, por otro externo del mismo modelo, pero encapsulado en acero inoxidable. También se realiza el mecanizado con la CNC, pero como en este caso se utilizará el kit con un alimentador externo de 5V, su tamaño es bastante reducido y fácil de transportar. Finalmente se realiza el calibrado del sensor de temperatura, utilizando como referencia los 0ºC que tiene el hielo en fusión.
Debido a las múltiples peticiones que recibí de algunos seguidores no hispanos, hice una versión del último firmware del kit FC-209, pero traduciendo todos sus textos en inglés.
Última actualización del firmware del reloj LED
Se incorporan un par de sugerencias que he recibido en los últimos meses. La primera de ellas y la más solicitada, es la posibilidad de presentar la temperatura en modo alterno con la hora, y la otra es la opción de poder mostrar los CEROS de las decenas de hora en el display, es decir, que se encienda el cero de la izquierda de las horas entre las 0 y las 9 de la mañana. Ambas opciones serán configurables, de manera que se podrá elegir entre la presentación anterior o la nueva.
Existe una variante entre el firmware del kit de reloj FC-209 y el reloj de pared, aunque sus prestaciones son las mismas. De manera que hay dos modelos de firmware, uno para cada modelo.
Cuando se active el modo de presentación alterno, la temperatura se mostrará de forma síncrona con el reloj, y lo hará cada 5 segundos. Entre el segundo 5 y el 55 de cada minuto, nunca se mostrará en el segundo ‘0’ de cada minuto, y lo hago así con el fin de mostrar siempre el cambio del minuto al paso por el segundo ‘0’ y no interrumpir la escucha de las señales horarias en caso de que estuvieran activadas. La temperatura sólo aparecerá durante un segundo de cada 5, en total 11 veces en cada minuto.
Por otra parte, como la lectura de la temperatura requiere de un tiempo y no es conveniente utilizar interrupciones cuando se está realizando la lectura, la presentación del display se detiene durante ese período de tiempo, siempre inferior a 1 segundo, pero provoca que la aparición de la temperatura en el display sea inferior a 1 segundo. Dependiendo de la velocidad del sensor de temperatura ese efecto podría pasar desapercibido, cosa que no sucede con el chip original que se incluye en el kit, ya que es demasiado lento. Me refiero al sensor de temperatura DS18B20 que se incluye en el kit de reloj.
Por ese motivo, con el fin de mejorar la visibilidad de la temperatura, la lectura sólo se realizará cada 10 segundos, de manera que entre dos presentaciones sucesivas, una de ellas siempre será instantánea y aparecerá durante 1 segundo completo. Dependiendo del segundo en el que se arranque el reloj, la lectura podría coincidir en los segundos acabados en ‘0’ o en ‘5’, ya que la primera vez que pase por alguno de ellos tendrá que leer el valor, pero al paso por el segundo ‘0’ se sincronizará y siempre leerá en los segundos acabados en ‘5’. Los segundos acabados en ‘0’ mostrarán la temperatura leída anteriormente, excepto en el segundo ‘0’ de cada minuto como ya he mencionado antes. Por otra parte, en el caso de que la temperatura sobrepase alguno de los dos umbrales de alarma, el aviso acústico se realizará sólo cuando el valor acaba de ser leído. Es decir, la alarma de temperatura sólo sonará en los segundos acabados en ‘5’
Firmware for FC-209 kit in English, LED clock with rotating sphere. This video is dedicated to fans of channel who don’t understand Spanish language, but they’re interested in some assemblies that have presented on the channel.
The explanation about how working of all components contained in this circuit, not going to repeat in English, because the manufacturers documentation is already in English … and is much fuller than that I could explain here.
Construcción de un altímetro barométrico electrónico, con Arduino. La presión atmosférica: principios, unidades de medida, relación altura/presión, sistemas de medida, etc. Se utiliza el módulo BMP280, que incluye un sensor de presión piezo-resistivo de alta precisión y bajo consumo (2,7 uA / 1Hz), además de un sensor de temperatura. Descripción del código de programación con Arduino y sus librerías de control. Montaje del altímetro en una placa de circuito impreso independiente del módulo Arduino, con alimentación a baterías y módulo de carga.
Presión atmosférica
La presión atmosférica es la fuerza por unidad de área que ejerce el aire sobre la superficie terrestre, la cual está asociada a los cambios meteorológicos. La altura modifica tanto la temperatura como la presión atmosférica. La presión atmosférica disminuye con la altitud y la humedad, ya que el peso de la masa del aire disminuye.
Los primeros barómetros fueron construidos por el físico y matemático italiano Evangelista Torricelli en el siglo XVII. La presión atmosférica equivale a la altura de una columna de agua de unos 10,33 m de altura. En los barómetros de mercurio, cuya densidad es unas 13,5 veces mayor que la del agua, la columna de mercurio sostenida por la presión atmosférica al nivel del mar es de unos 76 cm.
Barómetro
La presión atmosférica normalizada, 1 atmósfera, fue definida como la presión atmosférica media al nivel del mar, que se adoptó como exactamente 101.325 Pa / 1013,25 hPa / 760 Torr. (equivalente al peso de 10,33 m de agua)

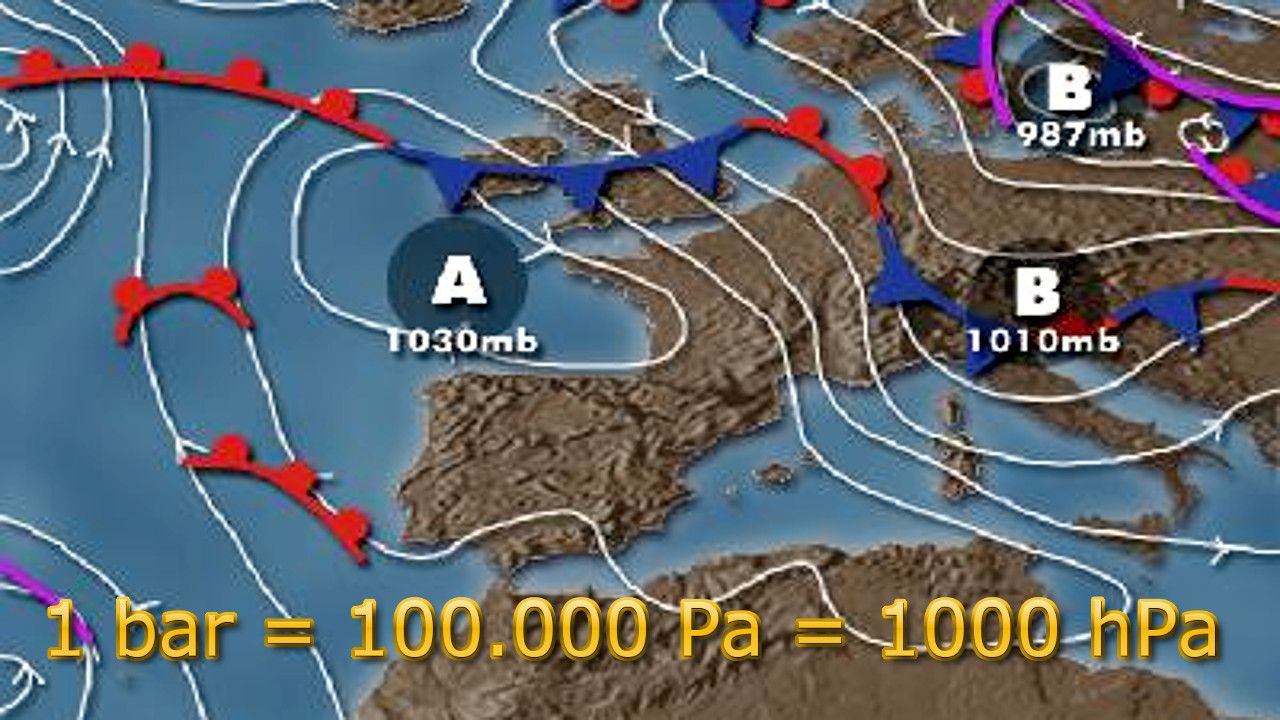

Normalmente la presión atmosférica se da en milibares, y la presión normal al nivel del mar se considera igual a 1013,25 milibares. En unidades del Sistema Internacional de Unidades, la presión se mide en pascales, aunque cuando se trata de presión atmosférica se suele utilizar el hectopascal, equivalente al milibar (1 mbar = 1 hPa).
1 bar = 100.000 Pa = 1000 hPa = 100 kPa = 100 kN/m2 = 1,01972 kgf/cm2
1 bar = 14,5037738 PSI(= libras/pulgada2 = lb/in2)
El kilopascal (kPa) es una unidad de presión que equivale a 1.000 pascales. El hectopascal (hPa) es una unidad de presión que equivale a 100 pascales y es usado por su equivalencia con el milibar.
Sensor de presión BMP280
El módulo BMP280 contiene un sensor de presión piezo-resistivo de alta precisión y bajo consumo (2,7 uA / 1Hz), además de un sensor de temperatura.
Sensor: BMP280
Resolución: 0,0016 hPa / 0.01ºC
Interface: SPI / I2C
Dirección I2C: 76H (SDO: 0) / 77H (SDO: 1)
Rango de presión: 300…1100 hPa / +9000 … -500 metros sobre el nivel del mar
Precisión: +- 0,12 hPa / +- 1m.
Construcción de un altímetro con ARDUINO
Altímetro (esquema)
El código de programación de Arduino, junto con las librerías necesarias para realizar este proyecto, se pueden descargar de forma gratuita desde el siguiente enlace: BMP280.zip
