Analizador acústico con ARDUINO

Construcción de un analizador acústico con Arduino. La información se presenta de forma gráfica, en un display LCD de 16×2 caracteres. Como ecualizador gráfico se puede utilizar el circuito integrado MSGEQ7 o el MSGEQ5, dependiendo del número de bandas de audio que queramos mostrar. Este circuito se puede montar de forma independiente, previamente programando el ATMEGA328P con la placa de desarrollo de Arduino. Una vez programado, mediante la posición de un jumper se puede configurar para que muestre 5 o 7 bandas… montando previamente el circuito integrado ecualizador correspondiente.

Utilidad de un analizador acústico

Este analizador acústico no puede competir con un equipo profesional, pero podría ser muy útil para acondicionar la acústica de un salón de actos o sala de conciertos improvisada. Comprobando la respuesta en frecuencias y volumen de escucha en diferentes puntos, se podrían corregir los defectos reorientando los altavoces/bocinas, ecualizando la respuesta de los amplificadores, etc.   Por otra parte, como este analizador de audio es de bajo costo y no requiere de conocimientos especiales para montarlo, podría ser muy instructivo realizarlo como práctica en escuelas relacionadas con la formación en las ramas de electrónica y tecnología.

Ecualizador gráfico de 5/7 bandas

Este montaje está basado en el circuito integrado MSGEQ5 / MSEGQ7,  ecualizador gráfico de audio  de 5 y 7 bandas respectivamente.  Dentro de un pequeño encapsulado DIL de 8 pines, se encuentra todo lo necesario para obtener a su salida los valores de energía a diferentes frecuencias,  a partir de la señal de audio en su entrada (descomposición espectral).

MSGEQ5 - Analizador de 5 bandas

Como se puede ver en la imagen anterior,  el MSGEQ5  analiza los valores comprendidos entre 100 y 10.000 Hz. Este rango es más que suficiente para conocer la respuesta en frecuencias de cualquier entorno. Pero si queremos analizar con más detalle los extremos de la zona audible, graves más bajos y agudos más altos, sería mejor utilizar el MSGEQ7.

MSGEQ7 - Analizador de 7 bandas

Como se puede comprobar comparando los datos entre ambos componentes,  son compatibles tanto en conexiones como características técnicas. Lo único que cambia es la gestión de los datos,  pero el protocolo es el mismo.  Con el MSGEQ5 tendremos que tomar y asignar los valores leídos de 5 en 5, y con el  MSGEQ7 lo haremos en grupos de 7 (número de bandas). Aprovechando estas características, es muy fácil construir un circuito que permita trabajar con ambos componentes.

Analizador acústico de 5/7 bandas



Este montaje lo puedes hacer siguiendo el esquema anterior, o utilizando la placa de desarrollo de Arduino junto con el Shield LCD, desarrollado para Arduino UNO.

Escala gráfica

La escala de las barras gráficas que muestra el display no es logarítmica, como lo harían la mayoría de los analizadores de audio. Con el fin de obtener un efecto visual más pronunciado, la gráfica que muestra el display  traduce los valores de tensión en cada banda de forma lineal.

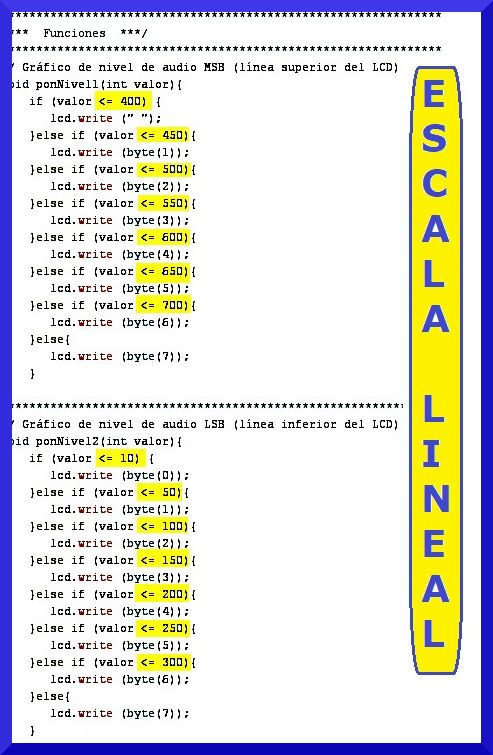

Escalado lineal de las medidas

Si prefieres cambiar la escala, sólo tienes que modificar los valores de la tabla (resaltadas en color  amarillo), editando el código antes de programar el microprocesador ATMEGA328P con Arduino.

Firmware

El código de programación de este analizador acústico,  se puede descargar desde el siguiente enlace: Analizador acústico

Vúmetro RGB con ARDUINO

Construcción de un vúmetro LED RGB, controlado por Arduino. Este montaje consiste en un par de tiras RGB de un metro, con 30 LED SMD de tipo inteligente (WS2812) cada una. Este tipo de diodos incluye en su interior su propio controlador. Los diodos WS2812 disponen de una entrada de datos, la salida y los dos pines de alimentación. La información se transmite en serie, desplazando los datos de un pixel hacia el siguiente, y cada pixel utiliza 24 bit de información… 8 bit por cada color (RGB). El control de este vúmetro LED se realiza con Arduino. Micrófono amplificadoEl sonido se capta mediante un micrófono amplificado, de manera que no es necesario realizar ninguna conexión eléctrica entre el reproductor de audio y el vúmetro. Para facilitar el uso de este vúmetro en cualquier lugar, la alimentación de 5V se suministra con el módulo ‘Step Down-ConverterMP1584. De esta manera es posible alimentar este vúmetro con cualquier alimentador de continua, entre 6 y 28 voltios. Así podría utilizarse también dentro del coche, alimentado desde los 12V de la batería, y mostrar los efectos luminosos al ritmo del sonido del auto radio.

Tiras LED WS2812

Existen varios tipos de tiras LED RGB, pudiendo elegir la separación entre diodos y el grado de protección IP. Cuanto mayor sea el número de diodos LED por metro, mejor será el efecto luminoso que se pretenda mostrar (mayor resolución y brillo), pero el consumo también será mayor. Dependiendo del lugar donde se vayan a instalar las tiras LED, podremos elegir un grado de protección IP. El acabado IP67 permite utilizar estas tiras LED a la intemperie, protegiendo todos sus componentes electrónicos contra el agua y el polvo. Los consumos que se muestran en la tabla siguiente, son consumos máximos (cuando se encienden los tres colores de cada pixel a máximo brillo).

Las tiras LED WS2812 necesitan 3 hilos de conexión, 2 para la alimentación y 1 para datos. Las tiras LED se pueden cortar al tamaño que se necesite, y también se pueden ampliar juntando la salida de una de ellas con la entrada de otra. Cuando se vayan a utilizar tiras de gran tamaño, es importante conectar los hilos de alimentación con cable en varios puntos. Así se evitará la caída de tensión a lo largo de la línea, lo que provocaría un cambio de color y brillo sobre el color que se pretenda mostrar.

Conexiones tiras WS812

Descripción del circuito

Este vúmetro LED no necesita una conexión eléctrica con la fuente de sonido, facilitando así su uso y pudiendo mostrar efectos luminosos al ritmo del sonido de una sala, dentro de un coche, etc.. El sonido se capta por un micrófono de tipo ‘Electret‘, el cual se amplifica con un operacional, hasta conseguir el nivel necesario para excitar la entrada analógica del micro-controlador de Arduino ATMEGA328P .

En el esquema se muestra el montaje del micrófono y el amplificador operacional, pero también podría utilizarse un módulo SMD ya montado, el cuál se vende para el uso con Arduino, y conectar su salida de audio con la entrada A0 de Arduino. Para facilitar el uso de este vúmetro en cualquier lugar, la alimentación de 5V se suministra con el módulo ‘Step Down-ConverterMP1584.

Construcción del vúmetro

El circuito de control del vúmetro lo he montado en una placa de circuito impreso de tipo universal.

CPU: Vúmetro RGB

Posteriormente fabriqué una caja con metacrilato, haciendo la serigrafía con la CNC.

Vúmetro RGB: Módulo de control

A continuación se muestra el vúmetro LED funcionando.

Vúmetro RGB en pruebas

Firmware ARDUINO

El código de Arduino que he utilizado para este proyecto lo conseguí como un comentario en Internet. No conozco el autor del código, y por eso no figura su nombre en la cabecera. Este código, junto con la librería de control necesaria para el WS2812, se puede descargar desde el siguiente enlace: Vúmetro RGB
